题目内容
（8分）如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R。为定值电阻，R为压敏电阻，其阻值隧所受压力变化的图像如图乙所示．油量表由量程为0～3V的电压表改装而成。已知油箱重80N，压敏电阻R能够承受的最大压力为800N。电源电压保持6V不变．(g取10N／kg)
(1)若压敏电阻与油箱的接触面积是4×10－4m2，则压敏电阻能承受的最大压强为多大?
(2)若油箱内油的密度为0.8×lO3kg／m3，则此油箱最多可装多少立方米的油?
(3)若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R。的阻值为多大?
(4)为了判断此油量表的刻度是否均匀，需了解R0两端电压U0与油量V的关系，请推导此关系式．

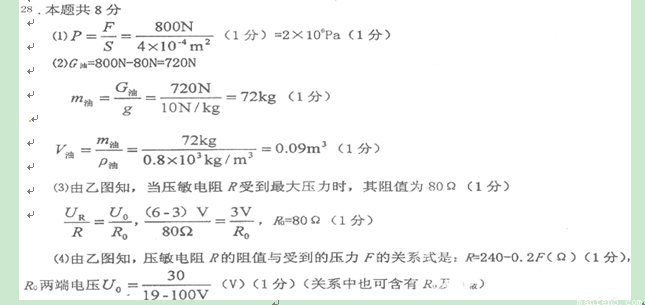

【答案】
【解析】略
