Question

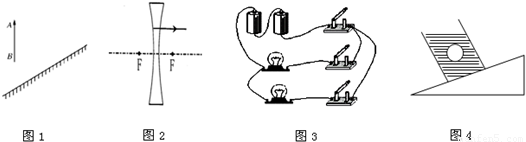

（1）请在图1根据平面镜成像特点画出物体AB在平面镜中的像A′B′．
（2）完成如图2所示透镜的光路图．
（3）根据图3的实物图画出对应电路图．
（4）重为4N的小球悬浮在盛水的杯中，用力的示意图4表示小球受到的重力与浮力．

Answer 1

【答案】分析：（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像
（2）先确定折射光线的特点，再根据凹透镜的光学特点作图．
（3）分析实物图，确定两灯的连接方式和开关的位置，按电流走向依次画出，注意将电路图画成方形，电路元件要均匀分布．
（4）液体中的物体受到浮力和重力作用，小球在烧杯中悬浮，重力和浮力是一对平衡力，大小相等、方向相反、作用在同一直线上．
解答：解：
（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像，如图所示：

（2）经凹透镜折射后的光线与主光轴平行，那么入射光线的延长线过焦点，如图所示：

（3）根据实物图可知，从正极出发分两条支路，一支路经灯、开关、开关回到负极；另一支路灯和开关，所以两灯泡并联，一个开关控制干路，另两个开关分别控制两个灯泡，如图所示：

（4）小球受到的浮力与重力是一对平衡力，F_浮=G=4N，重力的方向竖直向下，浮力竖直向上，作用点都在重心（球心）上．如图所示：

点评：（1）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
（3）本题考查根据实物图画电路图，关键是会判断两灯泡的连接等式和开关的位置．
（4）知道悬浮的物体受平衡力的作用，并且知道浮力的方向总是竖直向上的，会用力的示意图表示出力的三要素．
