Question

按题目要求作图

（1）完成图甲中光路图
（2）画出图乙中铅球对桌面的压力和桌面对铅球的支持力的示意图．
（3）画出图丙中动力F₁的力臂L₁，并在A点画出阻力F₂的示意图．
（4）标出图丁中开关S闭合后电源的正极和置于螺线管正上方小磁针的北极．

Answer 1

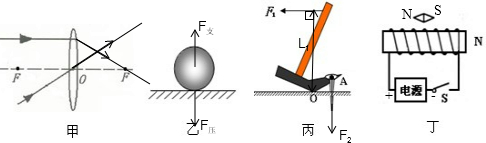

解：（1）由图可知，入射光线平行于凸透镜主光轴，则其折射光线通过焦点；过光心的光线其传播方向不变，如图所示：
（2）过压力的作用点做竖直向下的力，并标出F；过铅球的重心做竖直向上的力F′；如图所示：
（3）过钉子与物体的接触点作竖直向下的力，即阻力F₂，方向竖直向下然后过支点O作垂直于F₁作用线的垂线段即L₁．图示如下：
（4）螺线管N极在右端，则由右手螺旋定则可得，电流由左侧流入，故电源的左端为正极；
因外部磁感线由N极指向S极，则小磁针所在位置的磁场向左，则小磁针N极应向左；故答案如图所示：
分析：（1）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
（2）压力是接触面受到的力，因此压力的作用点在接触面上，即铅球与接触面的接触点，方向与接触面垂直，即竖直向下；
支持力是物体受到的力，因此支持力的作用点可以看作是物体的重心（大致确定重心的位置），方向与接触面垂直，即竖直向上；
（3）先找出阻力作用点，然后过作用点作竖直向下的阻力；根据力臂的画法作图，即过支点作垂直于动力作用线的垂线段．
（4）由螺线管的磁极可知电流方向及电源的正负极；由磁感线的特点可知小磁针所在处的磁感线方向，则可知小磁针的北极指向．
点评：会确物体受力的方向，会用力的示意图表示物体受力情况，知道力臂的正确画法，并且能够画出正确的力臂．准确找出压力的作用点和方向，以及支持力的作用点和方向，是解答（2）题的关键所在．
