题目内容
在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．
（1）连接电路时，开关应______．

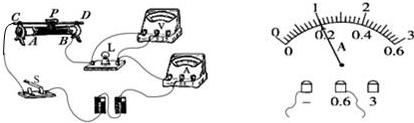

（2）请你用笔画线代替导线，将图电路最后一根导线接上，使电路完整．
（3）闭合开关之前，应先将滑动变阻器的滑片移到______端（选填“A”或“B”）．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表的示数为零，产生故障的原因可能是______．
（4）排除故障后，实验得到的部分数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图所示，请将下表补充完整．
| 实验次数 | 电压示数（V） | 电流表示数（A） | 小灯泡电（W） |
| 1 | 2.0 | ||
| 2 | 2.5 | 0.22 | 0.55 |
| 3 | 2.8 | 0.24 | 0.67 |
解：（1）连接电路时，开关应断开，目的保护电路元件．
（2）图中缺少的导线应与变阻器相连，一端与B已连接，另一端应与C或D相连即可．如图：
（3）变阻器滑片移至A端，此时阻值最大，可以保护电路元件不受损伤．电流表有示数说明电路为通路，而灯泡不亮，说明故障在灯泡，若灯泡断路，则电压表被串联进电路，示数接近电源电压；若灯泡短路，则电压表也被短路无示数．
（4）观察电流表量程为0---0.6A，可以知道示数为0.2A，据公式P=UI=2.0V×0.2A=0.4W．表格如下图：
（5）额定电压下的功率为额定功率，观察表格可以知道灯泡的额定功率为0.55W，观察实际电压增大后，灯泡的功率变化情况可以发现，小灯泡的实际电压增大后，其实际功率随之增大．
故答案为：断开，A，短路，0.2，0.4，055，增大．
分析：（1）从保护电路元件角度考虑开关的断开和闭合情况．
（2）正确把滑动变阻器连入电路即可．
（3）变阻器调到最大阻值用来保护电路元件，电流表有示数，说明电路是通路，电压表与灯泡并联，灯泡只有短路才能导致电压表无示数．
（4）据图即可读出电流表示数，用公式P=UI计算可得功率．
（5）额定电压下的功率为额定功率，观察表格能得出结论．
点评：本题考点为：滑动变阻器的正确连接方式，故障电路的分析，电功率P=UI的计算，其中故障电路分析为难点，电压表本身阻值巨大，串联进电路将分去几乎所有电压，与导线并联无示数．
（2）图中缺少的导线应与变阻器相连，一端与B已连接，另一端应与C或D相连即可．如图：
（3）变阻器滑片移至A端，此时阻值最大，可以保护电路元件不受损伤．电流表有示数说明电路为通路，而灯泡不亮，说明故障在灯泡，若灯泡断路，则电压表被串联进电路，示数接近电源电压；若灯泡短路，则电压表也被短路无示数．
（4）观察电流表量程为0---0.6A，可以知道示数为0.2A，据公式P=UI=2.0V×0.2A=0.4W．表格如下图：
| 实验次数 | 电压示数（V） | 电流表示数（A） | 小灯泡电功（W） |
| 1 | 2.0 | 0.2 | 0.4 |
| 2 | 2.5 | 0.22 | 0.55 |
| 3 | 2.8 | 0.24 | 0.67 |
故答案为：断开，A，短路，0.2，0.4，055，增大．
分析：（1）从保护电路元件角度考虑开关的断开和闭合情况．
（2）正确把滑动变阻器连入电路即可．
（3）变阻器调到最大阻值用来保护电路元件，电流表有示数，说明电路是通路，电压表与灯泡并联，灯泡只有短路才能导致电压表无示数．
（4）据图即可读出电流表示数，用公式P=UI计算可得功率．
（5）额定电压下的功率为额定功率，观察表格能得出结论．
点评：本题考点为：滑动变阻器的正确连接方式，故障电路的分析，电功率P=UI的计算，其中故障电路分析为难点，电压表本身阻值巨大，串联进电路将分去几乎所有电压，与导线并联无示数．
