题目内容

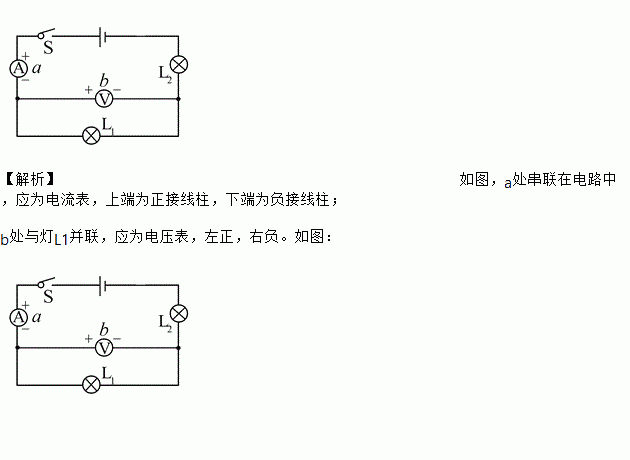

如图所示，a、b两处是接入的电表，请用符号在图中标出哪个是电流表，哪个是电压表，并标出电表的“＋”“－”接线柱。

【解析】如图，a处串联在电路中，应为电流表，上端为正接线柱，下端为负接线柱； b处与灯L1并联，应为电压表，左正，右负。如图：
练习册系列答案
相关题目

下列四句是描写四季的诗句，其中能够用分子运动论解释的是（ ）

A. 春风又绿江南岸 B. 接天莲叶无穷碧

C. 霜叶红于二月花 D. 暗香浮动月黄昏

D 【解析】A.春风又绿江南岸，是说春天来了，气温转暖，在春风的吹拂下，草木发芽，江南呈现出碧绿的景象，不能用分子动理论解释，故A错误。B.接天莲叶无穷碧，荷叶碧绿一片，无法用分子动理论解释，故B错误。C.霜叶红于二月花，秋天枫叶中的花青素增多是枫叶呈现红色，不能用分子动理论解释，故C错误。D.暗香浮动月黄昏，由于分子的扩散运动，到处都能闻到花香，可以用分子动理论解释，故D正确。

给一个体积是5 cm3的实心铁球加热．使它的温度由 20℃升高到30℃，铁球需要吸收的热量是________J．若另有一个同样大小的铁球，温度南30℃升高到40℃，吸收的热量是65 J，可以推算该铁球是_________(空心的／实心的)．[已知c铁=0．46×103J／(kg·℃)， 铁=7．9×103kg／m3]

181.7 空心的 【解析】实心铁块的质量： ，铁块吸收的热量： ∵，∴铁球的质量： ，∵铁球和实心铁块的大小相同，m＞m′，∴铁球是空心的． 故答案为：181.7J，空心的．

小刚学了长度测量以后，在分组探究活动中，估计教室里所用课桌的高度约为 80___________（填上合适的长度单 位）；然后又用刻度尺测量橡皮擦的长度，如图所示，图中橡皮擦的长度为________cm．

cm 3.10 【解析】课桌的高度大概为人身高的一半，刻度尺读数注意分度值是1mm ,要估读到分度值的下一位。

如图所示，一个盛水的试管由竖直方向逐渐倾斜，在水未从试管流出前，水对管底的压强将（ ）

A. 逐渐变大

B. 逐渐减小

C. 不发生变化

D. 先变大后变小

B 【解析】在试管倾斜时，水从试管流出前，水的总量不变，水的深度逐渐减小，根据公式p=ρgh可知，水对试管底部的压强逐渐减小。

如图所示，当电压表使用“－”“3”两个接线柱时，电压表的最大测量值是_____，最小分度值是_____，此时电压表的示数是_____；当电压表使用“－”“15”两个接线柱时，电压表的最大测量值是_____ ，最小分度值是_____ ，此时电压表的示数是_____ 。

3V 0.1V 1.1V 15V 0.5V 5.5V 【解析】电压表使用“－”“3”两个接线柱时，使用的是小量程，即最大测量值为3V，分度值为0.1V，如图电压表的示数为1.1V； 当电压表使用“－”“15”两个接线柱时，使用的是大量程，电压表的最大测量值是15V，最小分度值是0.5V ，此时电压表的示数是5.5V。 故答案为： (1). 3V (2). 0.1V (3). 1....

如图所示电路中，闭合开关S，用电压表测量L1两端电压的正确电路是（ ）

A. B. C. D.

BD 【解析】试题分析：由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．A、B、C项均为串联电路、电压表均与L2并联（B、C中与电压表并联含L1的电路也含电源，这种情况不能认为是与L1并联）．D项中两灯是并联的，电压相等．因为A B C选项均为串联电路，并且电压表都是并联在L2的两端，故ABC选项均不符合题意；D选项中L1和L2两灯并联，电压表与两灯并联，并且...

传说有一胖一瘦的两位大臣，各自用自己的腰围做标准，测量同一块布的长度，瘦子说13围，胖子说7围，两人争执不下。请想一想，他们争吵的根本原因是什么？你从中想到了什么？

根本原因是选择的“尺”的标准不同 从中想到了：测量物体时，度量标准要统一。 【解析】一胖一瘦两位大臣各用自己的腰围做标准，测量同一段布的长度，由于选择的“尺”的标准不同，所以结果不同。故答案为：测量物体时，度量标准要统一。

2015年5月俄罗斯举行卫国战争胜利70周年的阅兵仪式，中央电视台进行了及时报道。下图是中国三军仪仗队参加阅兵通过红场时的图片，现场记者将该图片传送到电视台时所用的载体是（ ）

A. 超声波 B. 电磁波 C. 红外线 D. 紫外线

B 【解析】试题分析：电视台报道的信息会经过太空中真空的地方传播，声波在空中不能传播，电磁波可以在真空中传播，传送节目所用的载体是电磁波，故应选B。
