题目内容

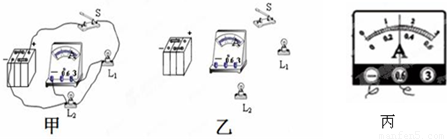

小华在探究串联电路的电流规律时，连接了如下甲的电路，请你帮他分析这个电路中的问题．
（1）在拆接电路时，开关必须______．
（2）甲图中电路连接有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．
（3）这样的连接错误会产生什么样的现象？______．可能会造成什么危害？______．
（4）将乙图中L1、L2两只灯泡连接成并联电路，电流表测干路中的电流．图丙是电流表测得的某次电流，则该电路中电流是______安．
（5）小华利用以上装置做“探究串、并联电路中电流规律”的实验，得到以下数据：
| 接法 | 灯泡L1电流（A） | 灯泡L2电流（A） | 总电流（A） |
| 串联 | 0.12 | 0.12 | 0.12 |
| 串联 | 0.18 | 0.18 | 0.18 |
| 并联 | 0.21 | 0.21 | 0.42 |
| 并联 | 0.22 | 0.26 | 0.48 |
①串联电路中电流的规律是：______；
②并联电路中电流的规律是：______．
【答案】分析：（1）拆接电路时，为防止在拆接电路过程中出现短路现象而损坏电源和电流表，应将开关处于断开状态；
（2）电流表测串联电路中的电流时，应把电流表串联在电路中；根据电流流向法依次将电路元件串联在一起即可；
（3）电流表的电阻很小，相当于导线．若电流表与用电器并联，则用电器被短路，不工作；此时电路中的电流值可能超过电流表的量程，将会损坏电流表；
（4）根据电流表的量程和分度值读出电流表的示数；
（5）分析串联电路和并联电路中通过两灯泡的电流和总电流的关系，得出实验结论．
解答：解：
（1）在拆接电路时，为了保护电路，要将开关断开；

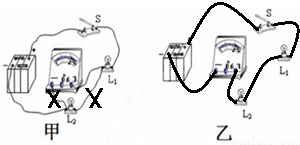

（2）从图上可知，电流表与灯L2并联了，应串联在电路中，如下图所示：
（3）由于电流表的电阻很小，相当于导线，所以L2被短路不能发光，且电路中的电阻减小，电流变大，可能超过电流表的量程，将会损坏电流表；
（4）由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；
（5）①分析表中串联电路的电流可知，通过两灯泡的电流都和干路电流相等，故可得结论：串联电路中电流处处相等；
②分析表中并联电路的电流可知，总电流等于通过两灯泡的电流之和，故可得结论：并联电路中，干路电流等于各之路电流之和．
故答案为：
（1）断开；
（2）如上图所示；
（3）L2不亮；电路中的电流可能超过3A，会损坏电流表；
（4）0.3；
（5）①串联电路中电流处处相等；②并联电路中，干路电流等于各之路电流之和．
点评：本题考查了探究串联电路电流特点的实验，涉及到电流表的正确使用和读数、电路的三种状态等，同时考查了学生分析数据得出结论的能力；在连接实物电路时，可以从电源的一个极出发，按照顺序进行连接．
（2）电流表测串联电路中的电流时，应把电流表串联在电路中；根据电流流向法依次将电路元件串联在一起即可；
（3）电流表的电阻很小，相当于导线．若电流表与用电器并联，则用电器被短路，不工作；此时电路中的电流值可能超过电流表的量程，将会损坏电流表；
（4）根据电流表的量程和分度值读出电流表的示数；
（5）分析串联电路和并联电路中通过两灯泡的电流和总电流的关系，得出实验结论．
解答：解：
（1）在拆接电路时，为了保护电路，要将开关断开；
（2）从图上可知，电流表与灯L2并联了，应串联在电路中，如下图所示：
（3）由于电流表的电阻很小，相当于导线，所以L2被短路不能发光，且电路中的电阻减小，电流变大，可能超过电流表的量程，将会损坏电流表；
（4）由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；
（5）①分析表中串联电路的电流可知，通过两灯泡的电流都和干路电流相等，故可得结论：串联电路中电流处处相等；
②分析表中并联电路的电流可知，总电流等于通过两灯泡的电流之和，故可得结论：并联电路中，干路电流等于各之路电流之和．
故答案为：
（1）断开；
（2）如上图所示；
（3）L2不亮；电路中的电流可能超过3A，会损坏电流表；
（4）0.3；
（5）①串联电路中电流处处相等；②并联电路中，干路电流等于各之路电流之和．
点评：本题考查了探究串联电路电流特点的实验，涉及到电流表的正确使用和读数、电路的三种状态等，同时考查了学生分析数据得出结论的能力；在连接实物电路时，可以从电源的一个极出发，按照顺序进行连接．
