题目内容

波士顿大学的科学家设计了一种“波浪能量采集船”，如图所示。在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中。如图中能反映“波浪能量采集船”能量采集原理的是

A. B. C. D.

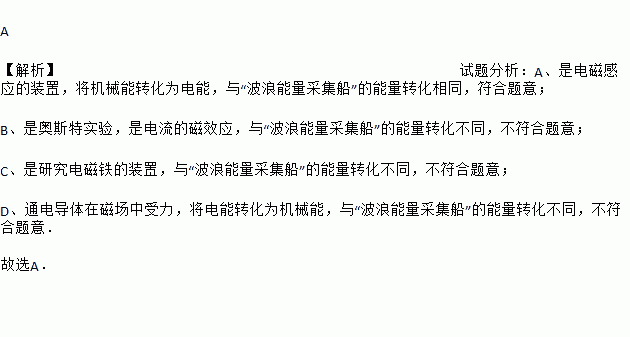

A 【解析】试题分析：A、是电磁感应的装置，将机械能转化为电能，与“波浪能量采集船”的能量转化相同，符合题意； B、是奥斯特实验，是电流的磁效应，与“波浪能量采集船”的能量转化不同，不符合题意； C、是研究电磁铁的装置，与“波浪能量采集船”的能量转化不同，不符合题意； D、通电导体在磁场中受力，将电能转化为机械能，与“波浪能量采集船”的能量转化不同，不符合题意． 故选...
练习册系列答案
相关题目

酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。图中酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，如果测试到的酒精气体浓度越大，那么

A. 传感器的电阻越大 B. 通过传感器的电流越小

C. 传感器两端的电压越大 D. 电压表的示数越大

D 【解析】由图可知：酒精气体传感器和定值电阻串联在电路中，电压表测R两端的电压；因酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，所以测试到的酒精气体浓度越大时，传感器的电阻的倒数就越大，即传感器的电阻越小时，根据欧姆定律可知通过传感器的电流越大，则定值电阻R两端的电压越大，电压表示数越大，则传感器两端的电压越小，所以A. B. C错误，D正确。故选D.

有一种呼气式酒精测试仪，测试仪中装有酒精气体传感器，它是一种气敏电阻，其阻值R1随酒精气体浓度的变化如图，该测试仪使用时，驾驶员呼出的酒精气体浓度越大，电压表示数越大，下列电路图中符合要求的是（　　）

A. B. C. D.

B 【解析】ABC．由电路图可知，R1与R2串联，由图象可知，气敏电阻R1的阻值随酒精气体浓度的增大而减小，所以，驾驶员呼出的酒精气体浓度越大，R1的阻值越小，电路中的总电阻越小，由I=可知，电路中的电流增大，R2为定值电阻，电流增大时，由U=IR可知，R2两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R1两端的电压减小； 在图AC中电压表并联在R1两端，则电压表的示数减小...

如图是一种“闯红灯违规证据模拟器”的工作原理图，当汽车闯红灯时，压敏电阻受到车的压力，其阻值变小，这时电磁铁的磁性变 ，当电流变化到一定值时，衔铁与触点 接触，电控照相机工作，拍摄违规车辆。

强；2． 【解析】试题分析：只有在红灯亮的期间，光控开关才闭合，若此时车辆违规闯红灯行驶时，会压上压敏电阻，从而使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大．电磁铁的磁性与电流有关，并且电流越大磁性越强，所以电磁铁的磁性会增强．当电流增大到一定程度时，电磁铁会将衔铁吸下，使其与触点2接触，导致了电控照相机所在的电路接通．

如图所示的充电鞋垫，由一个传动系统利用脚跟落下的能量驱动磁性转子旋转．线圈产生电流，给鞋面上的充电电池充电．充电电池可通过USB接口对手机充电，下述实验与充电鞋垫工作原理相同的是（ ）

A. B. C. D.

A 【解析】试题分析：充电鞋垫工作原理是导体切割磁感线产生感应电流，是电磁感应现象；A图中线圈转动切割磁感线，产生感应电流，是电磁感应现象，故A正确；B图中是通电线圈在磁场中受力转动，是电动机的原理，故B错；C图中是电磁铁原理，通电有磁性，断电磁性消失，故C错；D图是研究影响电磁铁磁性强弱的因素的，故D错；应选A。

【2017•龙东卷】下列四幅图中，解释不合理的是（　　）

A. 甲图，说明电流的周围存在磁场

B. 乙图，闭合开关后，小磁针N极将顺时针偏转

C. 丙图，发电机应用了磁场对电流的作用

D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强

C 【解析】试题分析：该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；由图可知，两个电磁铁是串联的，...

标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R，按下图电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A。求：

(1)电阻器R的阻值____；

(2)此时小灯泡和电阻器消耗的总功率____。

20欧 4.8W 【解析】如图，灯与电阻并联，闭合开关S时，灯L正常发光，说明电源电压为6V。 (1)灯泡的额定电流为： ， 干路电流等于支路电流之和， 所以电阻器R通过的电流为： ， 电阻为： ； （2）电阻消耗的功率为： ， 消耗的总功率为： 。 故答案为：(1). 20Ω (2). 4.8W

用电器工作时将电能转化为其他形式的能。现有白炽灯、电扇、电视机各一个，规格均为“220V、60W”。若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）

A. 白炽灯 B. 电扇 C. 电视机 D. 一样多

A 【解析】白炽灯主要利用电流的热效应工作，工作时电能大部分转化为内能，小部分转化为光能； 电扇中主要部件是电机，电能主要转化为机械能； 电视机工作时利用电流处理信息，电能转化为光能和声音，小部分转化内能； 故转化内能最多的是白炽灯。 故选A。

下列做法中能够改变通电螺线管外部磁场方向的是（ ）

A. 增加线圈的匝数 B. 改变电流的大小

C. 改变螺线管中的电流方向 D. 在螺线管中插入铁芯

C 【解析】由右手螺旋定则可以知道,螺线管的极性取决于线圈的绕向及电流方向,即改变任何一个因素,磁极的方向都会改变,但两个因素都改变,磁极的方向不变,且其方向与线圈的匝数、电流的大小及有无铁芯无关,故只有C符合题意,ABD不符合题意. 所以C选项是正确的.
