题目内容
小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉他是一个小灯泡坏了．请你帮助小明，在如图所示的实验器材中任选一种，接入电路，检测出哪只灯泡坏了．请按下面表格的要求填入检测实验的内容．
答案：
解析：
解析：
|
分析与解答：与灯L1并接一电压表，如图所示，若灯L1坏了相当于把灯L1去掉，由于电压表的正、负接线柱仍能与电源两极相连(直接或间接)，此时电压表有较大示数；若是灯L2坏了，由于电压表的右接线柱不与电源相连，此种情况下，电压表的示数为零．

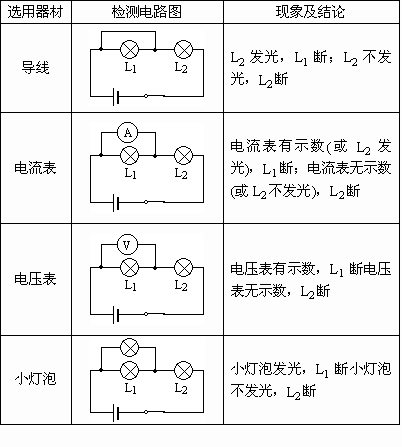

若是与灯L1并接一根导线、电灯或电流表，若灯L2能发光，说明L1坏了；若灯L1不发光，说明L2坏了． 综上所述，该题答案见表格．
|
