Question

某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备

（1）小明找来二氧化碳气敏电阻Rx ， 其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，Rx阻值模糊不清，他对该电阻阻值进行测量

氧气浓度/%	0	5	10	15	20	25	30
Rx/Ω		28	22	17	13	10	8

小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将Rx置于其中

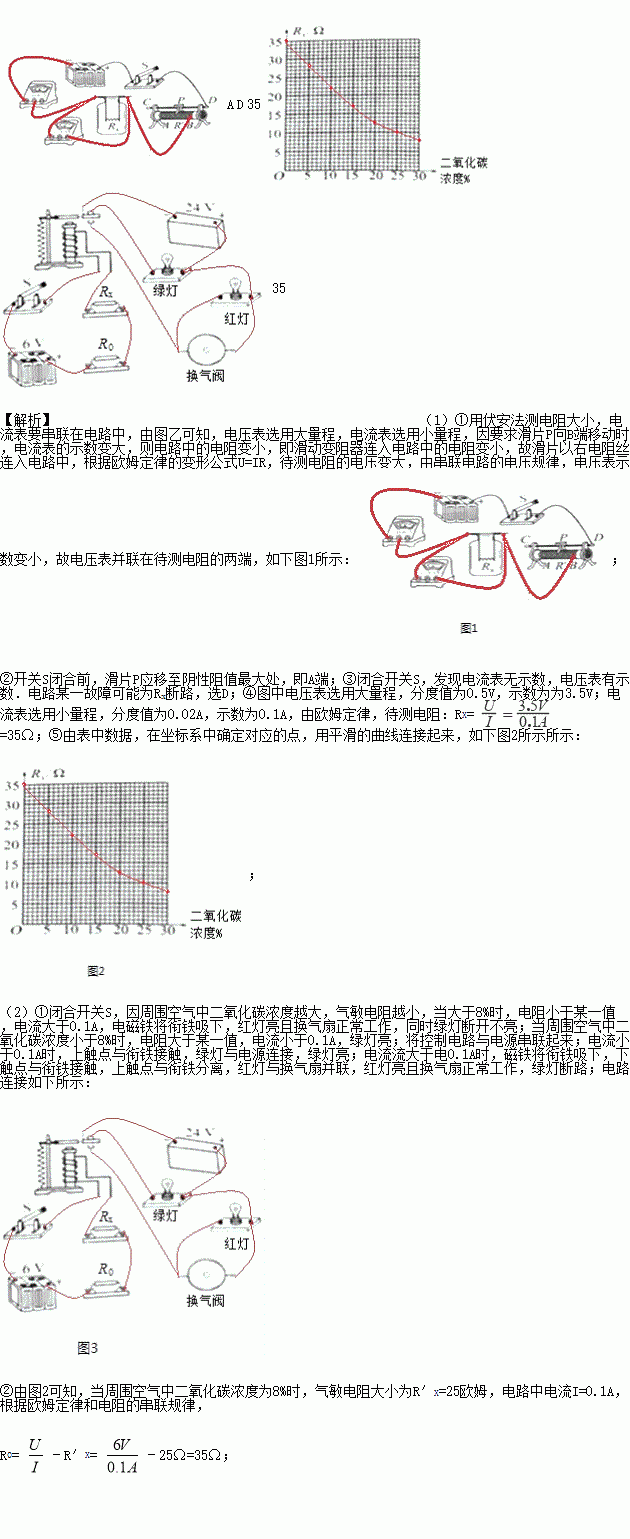

①图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B端移动时，电压表、电流表的示数都变大

②开关S闭合前，滑片P应移至________（选填“A”或“B”）端．

③闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为________．

A、S断路  B、R'断路   C、Rx短路   D、Rx断路

④排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，Rx的阻值为________Ω

⑤请在丙图中画出Rx阻值与空气中二氧化碳浓度的关系图象

（2）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0 ， 二氧化碳气敏电阻Rx ， 电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．

①请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．

②定值电阻R0的阻值应为________Ω．

Answer 1
