题目内容
楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有声音时，自动闭合，无声音时自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使电灯只有在夜晚天黑之后，有人走过时才能亮。请在图中用笔画线连接好电灯的工作电路图。
试题分析：楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有声音时，自动闭合，无声音时自动断开。由设计的要求可知，声控和光控的开关是串联的。在白天光控开关是断开的，不论声控开关是否闭合，灯泡都是不亮的；在晚上时，光控开关闭合，只要声控开关闭合，灯泡就会发光。
一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．
(1)请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A)
(2)先将滑片移到 (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ．
(3)排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
电压U/V | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
电流I/A | 0.10 | O.14 | 0.17 | 0.23 | 0.25 | 0.27 | |
电功率P/W | O.1 | 0.21 | 0.34 | 0.69 | 0.88 | 1.08 |
(4)请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 V．

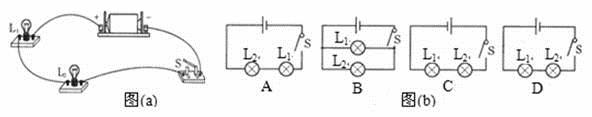

V，它与家中其它用电器是__________连接的。在“组成串联电路和并联电路”的实验中：
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
| A．按照电路图连接电路的过程中，开关应该是断开的 |
| B．每处接线都必须接牢 |
| C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极 |
| D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 |
（2）在串联电路中开关的作用是_______________________________________。
（3）在并联电路中支路开关的作用是___________________________________。
）两个小灯泡连接到电路中谁更亮的问题，两位同学产生了争议：
较大，所以，灯泡
更亮；
较小，所以，灯泡
更亮.
，有同学据此认为三个电阻R1、R2、R3并联后的总电阻
，但是这个想法是错误的，请运用所学的电学知识加以证明。
