题目内容
实验桌上有如下器材：满足实验要求的电源一个、电压表一个、开关一个、电阻箱(电路图符号
)一个、各种阻值已知的定值电阻和导线若干．小敏想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”．请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤．
(1)实验电路图：

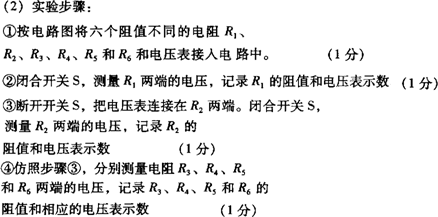

(2)实验步骤：
答案：
解析：
解析：
|
(1)实验电路图(1分)
|
