题目内容

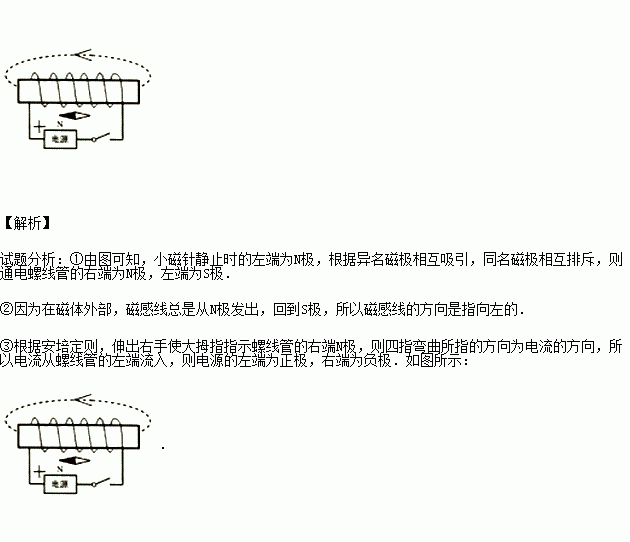

（3）如图丙所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁 感线方向并标出电源的正极．
字词句段篇系列答案我国自主设计研发的“蚊龙”号载人深潜器不断刷新潜水深度纪录，为我国探究深海海洋资源提供了大量宝贵资料．“蛟龙”号的一些主要参数如表所示，蚊龙”号可在潜水器外搭载几块压载铁块作无动力下潜．在一次下潜中，搭载3名乘员下潜到7200m深处作业，3名乘员总质量为180kg，自带装备总质量为220kg，海水密度取1.0×103kg/m3，压载铁的密度为7.9×103kg/m3，g取10N/kg．求：
项目 | 参数 |
规格 | 长8.2m，宽3.0m，高3.4m |
空重 | 22t（不含乘员、装备、压载铁块） |
最大负荷 | 220kg（不含乘员） |
乘员 | 准载3人，每人不超过80kg |
（1）“蚊龙”号搭载3名乘员及装备 （不含压载铁块）时的总质量；
（2）“蚊龙”号下潜到顶部距海面7200m 深处时顶部受到海水的压强；
（3）“蛟龙”号潜水器无动力下潜时，需在外部搭载4块压载铁块，每块压载铁块的质量为3.16×104kg，无动 力下潜时整个潜水器受到的浮力多大．
物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额 定电压为 2.5V）、电流表(0～0.6 A 0～3 A)、电压表(0～3 V 0～15 V)、开关、两节干 电池、滑动变阻器、导线若干。下图为该小组连接的实物图。
（1）请指出实物图连接的两处错误。
① ②
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如下图所示，电流表示数为 _A，则小灯泡电阻为 Ω。（计算结果 保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的,这一处是 ，原因是 。
实验次数 | 电压/V | 电流/I | 电阻/Ω | 平均电阻/Ω |
1 | 1.0 | 0.17 | 5.9 | 7.7 |
2 | 1.4 | 0.18 | 7.8 | |
3 | 1.8 | 0.22 | 8.2 | |
4 | 2.0 | 0.23 | 8.7 |
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为 V，若此时电流表示数为 0.25A，则小灯泡的额定功率为 W。
