题目内容
(7分)如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少?10min内电流通过R1产生的热量是多少?
(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。

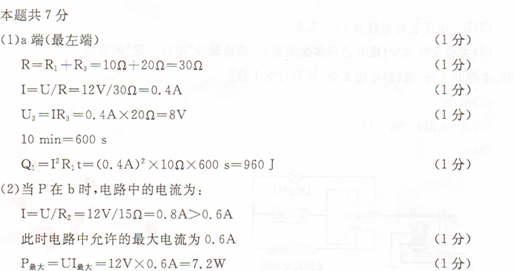

解析:
①小灯泡的额定功率是
现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：
A．待测小灯光L（其正常工作时的电阻值约为10Ω）；
B．二节新的干电池串联（每节干电池的电压为1.5V）；
C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；
D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；
E．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；
F．开关S一个,导线若干.则：
（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为 A，因此，电流表的量程应选0～ A。
（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选
（选填“甲”或“乙”）。 新 课 标 第 一网
（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。
（4）在实验中，某同学设计的实验报告及实验记录数据如下表所示。
实验名称 | 用“伏安法”测量小灯泡的电阻 | ||
实验目的 | 练习使用电流表和电压表测量小灯泡的电阻 | ||
实验步骤 | a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的 最小。 | ||
b、闭合开关，调节滑片P，使小灯泡两端的电压达到 V，然后，测量从额定电压开始逐次 （选填“降低”或“升高”），获得几组数据。 | |||
c、根据测出的电压值和电流值，求出小灯泡的电阻。 | |||
实验记录 | 电压U/V | 电流I/A | 电阻R/Ω |
2.5 | 0.26 | 9.6 | |
2.0 | 0.24 | 8.3 | |
1.5 | 0.2 | 7.5 | |
1.0 | 0.15 | 6.7 | |
①将实验步骤中的空格填写完整。
②从实验记录中可以看出，存在明显错误的记录数字是 。
③根据实验记录数据，采用“描点法”在如图所示的坐标系中，作出小灯泡的U—I图像。
四、计算题（本题共2小题，共12分。解答时应写出必要的文字说明、公式和重要的演算步骤。只写出最后结果的不能得分。有数值运算的题，答案中必须写出数值和单位。）
小王在用“伏安法”测电阻时，发现小灯泡的亮度不同，小灯泡的电阻也不同。通过与老师的交流明白了：灯丝的温度影响了灯丝的电阻。“灯丝的电阻是怎样变化的呢?”带着这个疑问，小王决定选择下列器材去测量小灯泡在不同亮度时的电阻：
电源(3V)；开关1只；滑动变阻器(0～50Ω)1只；电流表(0～0.6A；0～3A)1只；
电压表(0～3V；0～15V)1只；小灯泡1个(U额=2.5V；电阻约l0Ω)；导线若干
①(4分)请结合选择的器材，选择合适的电流表和电压表的量程，用笔画线代替导线帮助小王完善实物图连接，并在右边方框内画出相应的电路图。
②(2分)在连接上图实物电路的过程中，开关应该处于 状态，同时应将滑动变阻器的滑片移动到最 端。(选填“左”或“右”)
③(2分)电路连接好后，当小王闭合开关发现：小灯泡不发光，电流表的示数几乎为0，电压表的示数接近电源电压3V。造成这种现象的原因可能是( )
A．小灯泡被短路 B．小灯泡与灯座接触不良 C．滑动变阻器接入电阻太大
④(2分)排除故障后，小王移动滑动变阻器的滑片，使电压表的示数为0.8V时，电流表的示数如图所示，请在表格中正确填写读数，并计算灯丝电阻。(计算保留一位小数)
| 实验 次数 | 发光 情况 | 电压 (V) | 电流 (A) | 灯丝电阻 (Ω) |
| 1 | 刚发光 | 0.8 | ||
| 2 | 暗 | 1.5 | 0.2 | 7.5 |
| 3 | 亮 | 2.5 | 0.3 | 8.3 |
⑤(2分)分析数据得出：灯越亮，灯丝温度越高，灯丝的电阻就越 。
⑥(2分)不增加器材，就能够用该实验装置完成的探究是下列中的( )
A．测定小灯泡的额定功率 B．测定小灯泡的电功 C．探究电流与电压、电阻的关系
