题目内容

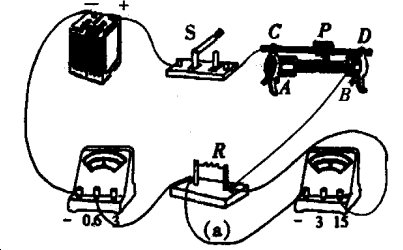

小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：

(1)

根据第(3)问，用笔画线代替导线，将电路补画完整．

(2)

开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻________(填“最大”、“最小”或·“中间”)位置．

(3)

当电压表示数为3.6 V时，电流表的示数如图(b)所示，这时电路中的电流是________A，电阻丝的电阻为________Ω小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是________．

(4)

不改变上面连好的电路，用它还可以完成的实验是：

A________B________

(5)

若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将________．

答案：
解析：

(1)
(2)	最大
(3)	0.3,12,减小误差
(4)	测电阻R的电功率,研究电流跟电压的关系,用滑动变阻器改变电路中的电流
(5)	增大
