题目内容

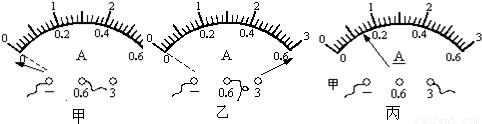

甲图所示表示电流表的________；
乙图所示表示电流表的________；
丙图的读数为________．
极性接反了 量程选择过小 0.7A
分析：由图中指针的示数结合电流表使用的方向可知故障的原因．
解答：甲图中指针反转，说明电流表的接线柱的极性反了；乙图中指针超过了最大刻度，说明电流表量程选择的过小；丙图量程为0～3A，则可知最小分度为0.1A，则可知指针的示数为0.7A．
故答案为：极性接反了；量程选择过小；0.7A．
点评：本题考查电流表的使用注意事项，要求学生能根据现象分析出现的问题．
分析：由图中指针的示数结合电流表使用的方向可知故障的原因．
解答：甲图中指针反转，说明电流表的接线柱的极性反了；乙图中指针超过了最大刻度，说明电流表量程选择的过小；丙图量程为0～3A，则可知最小分度为0.1A，则可知指针的示数为0.7A．
故答案为：极性接反了；量程选择过小；0.7A．
点评：本题考查电流表的使用注意事项，要求学生能根据现象分析出现的问题．
