Question

在图甲中，由点光源A发出的一条光线被平面镜反射后经过B点，试作出光路图；在图乙中，根据O₁B、O₂D两条反射光线，找出发光点S的位置，并完成光路图．

Answer 1

分析：①根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，连接S′A，与镜面的交点为入射点，再完成光路．
②根据反射光线反向延长过像点，作出反光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线．

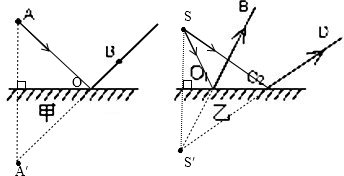

解答：解：①过镜面作出点A的对称点A′，即为点光源A在平面镜中的像，连接A′B与镜面交于O点，即为入射点（反射点），连接AO就得到入射光线，连接BO即为反射光线，
②先将两条反射光线O₁B、O₂D反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SO₁、SO₂画出入射光线，如图所示：

点评：本题用到了光的反射定律、反射光线反向延长过像点、像与物关于平面镜对称；先将反射光线反向延长作像点后由平面镜成像的对称性作发光点．
