题目内容
画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出通过某一小灯泡的电流（估计为0.1～0.6A），并在电路图中标出电流表的“+”“-”接线柱．
分析：根据题意可知，电流表测量某一个灯泡的电流，故两灯泡并联连接，电流表测量支路电流，开关控制整个电路，据此设计电路．

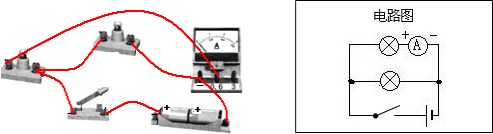

解答：解：从电源正极开始，将开关、一个灯泡和电流表串联起来，将另一个灯泡与灯泡与电流表串联的电路并联即可，注意电流表选择0～0.6A的量程，同时电流从正接线柱流入，负接线柱流出，如下图所示：
点评：本题考查了电流表量程的选择，和并联电路的电流特点，关键是会识别串并联电路，会根据电路图画出正确的实物图．
