题目内容
在“用电压表和电流表测电阻”的实验中：
（1）图1是某同学还没有连接完整的实物电路，请你在图中补画缺少的二根导线，使之成为正确的测量电路．（不能更动原有的接线，且导线不得交叉）．
（2）在连接实物电路过程中开关必须______．
（3）图2中电流表的示数为______A，电压表的示数为______V，由此可知被测电阻的阻值为______Ω．
（4）在本实验中滑动变阻器的作用是：______ 和______．
解：

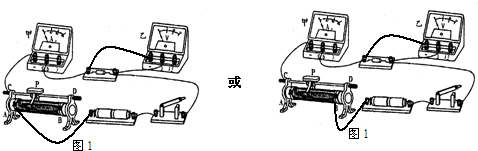

（1）电源是由两节干电池串联组成的，电压为3V，所以电压表的量程为0～3V；滑动变阻器按一上一下的原则串联在电路中，如下图所示：
（2）为保护电路，在连接实物电路过程中开关必须断开；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.48A；
电压表的量程为0～3V，分度值为0.1V，示数为2.4V；
根据欧姆定律可得：R=
=
=5Ω；
（4）在本实验中滑动变阻器的作用是：保护电路和调节定值电阻两端的电压多次测量求平均值减小误差．
故答案为：
（1）如上图所示；
（2）断开；
（3）0.48；2.4；5；
（4）保护电路；调节定值电阻两端的电压多次测量求平均值减小误差．
分析：（1）根据电源的电压确定电压表的量程，且并联在定值电阻的两端，滑动变阻器按一上一下的原则串联在电路中；
（2）为防止电路中电流过大烧坏用电器，在连接实物电路时，开关应断开；
（3）根据电表的量程和分度值读出示数，利用欧姆定律求出定值电阻的阻值；
（4）实验中，滑动变阻器除起到保护电路的作用外，还可以调节定值电阻两端的电压达到多次测量求平均值减小误差的目的．
点评：本题考查了滑动变阻器和电压表的连接和电表的读数、欧姆定律的应用等，关键是知道实验中滑动变阻器的作用，平时要注意总结电学实验中滑动变阻器的作用．
（1）电源是由两节干电池串联组成的，电压为3V，所以电压表的量程为0～3V；滑动变阻器按一上一下的原则串联在电路中，如下图所示：
（2）为保护电路，在连接实物电路过程中开关必须断开；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.48A；
电压表的量程为0～3V，分度值为0.1V，示数为2.4V；
根据欧姆定律可得：R=
=
=5Ω；（4）在本实验中滑动变阻器的作用是：保护电路和调节定值电阻两端的电压多次测量求平均值减小误差．
故答案为：
（1）如上图所示；
（2）断开；
（3）0.48；2.4；5；
（4）保护电路；调节定值电阻两端的电压多次测量求平均值减小误差．
分析：（1）根据电源的电压确定电压表的量程，且并联在定值电阻的两端，滑动变阻器按一上一下的原则串联在电路中；
（2）为防止电路中电流过大烧坏用电器，在连接实物电路时，开关应断开；
（3）根据电表的量程和分度值读出示数，利用欧姆定律求出定值电阻的阻值；
（4）实验中，滑动变阻器除起到保护电路的作用外，还可以调节定值电阻两端的电压达到多次测量求平均值减小误差的目的．
点评：本题考查了滑动变阻器和电压表的连接和电表的读数、欧姆定律的应用等，关键是知道实验中滑动变阻器的作用，平时要注意总结电学实验中滑动变阻器的作用．
