题目内容

(7分)如图所示，电源电压为12V，且保持不变，己知滑动变阻器R₃的最大阻值为20Ω，定值电阻R₁= 10Ω，R₂= 15Ω，电流表的量程为0.6A。
(l)S，S₁闭合，S₂断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R₁产生的热量是多少?
(2)S、S₂闭合，S₁断开时，求电路允许消耗的最大功率。

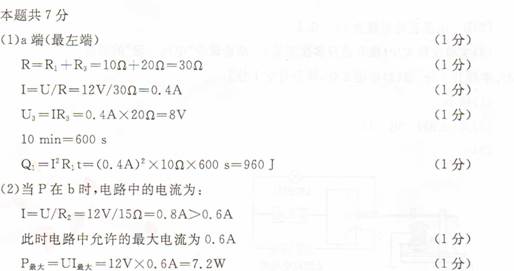

解析

练习册系列答案

只，实验更便于完成．
（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该

W；
②根据她们观察的现象和记录的实验数据，你可以得出的结论是（请说出两点）：

灯泡电压增大，实际功率也在增大

，

灯泡实际功率增大，灯泡亮度增加

；
③请在坐标图中画出小灯泡的电压和电流关系的图象；
④在正常发光下，小灯泡的电阻是

7.8

Ω；
⑤根据画出的图象，你得出的结论是：

随电压和电流的增大，灯泡灯丝的电阻也在增大

．
（4）当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数

减小至零

；电压表的示数

增大至等于电源电压

．
（5）小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏

大

，其原因是

由于电流表的分压作用，使电压表测出的电压比灯泡两端的实际电压大，计算出的电阻也偏大

．

填空题（本大题有7小题，每空1分，共18分。）
1．我国家庭电路的电压是＿＿＿＿V；对人体的安全电压是               V。
2．小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为       V，电流表的示数为       A，电阻R的阻值为         Ω，该导体的两端不加电压时，其电阻值为＿＿＿＿Ω。（不计温度对阻值影响）。

3．某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R₀为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将＿＿＿，电压表的示数将＿＿＿，电流表的示数将       。（选填“变大”、“变小”或“不变”）

4．如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将＿＿＿＿＿，电流表A₁的示数将＿＿＿＿．电流表A和A₁的示数差将＿＿＿＿＿。（选填“变大”、“不变”或“变小”）

5．在如图电路中，电源电压为6V，R₂＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R₁的阻值为＿＿＿Ω。

6．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_____Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A．

7．在图所示的电路中，电源电压为12V。闭合开关后，滑动变阻器的滑片滑到最左端时，电流表的示数为0.3A；当滑片滑到最右端时电压表的示数为8V，则电阻R₁的阻值是__________Ω，变阻器R₂的最大阻值是__________Ω．

填空题（本大题有7小题，每空1分，共18分。）

1．我国家庭电路的电压是＿＿＿＿V；对人体的安全电压是 V。

2．小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为 Ω，该导体的两端不加电压时，其电阻值为＿＿＿＿Ω。（不计温度对阻值影响）。

3．某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R₀为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将＿＿＿，电压表的示数将＿＿＿，电流表的示数将。（选填“变大”、“变小”或“不变”）

4．如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将＿＿＿＿＿，电流表A₁的示数将＿＿＿＿．电流表A和A₁的示数差将＿＿＿＿＿。（选填“变大”、“不变”或“变小”）

5．在如图电路中，电源电压为6V，R₂＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R₁的阻值为＿＿＿Ω。

6．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_____Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A．

7．在图所示的电路中，电源电压为12V。闭合开关后，滑动变阻器的滑片滑到最左端时，电流表的示数为0.3A；当滑片滑到最右端时电压表的示数为8V，则电阻R₁的阻值是__________Ω，变阻器R₂的最大阻值是__________Ω．

现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：

A．待测小灯光L（其正常工作时的电阻值约为10Ω）；

B．二节新的干电池串联（每节干电池的电压为1.5V）；

C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；

D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；

E．滑动变阻器R₀（阻值为0～50Ω，额定电流为1A）；

F．开关S一个,导线若干.则：

（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为　　 A，因此，电流表的量程应选0～　　 A。

（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选　

（选填“甲”或“乙”）。新课标第一网

（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。

（4）在实验中，某同学设计的实验报告及实验记录数据如下表所示。

实验名称	用“伏安法”测量小灯泡的电阻
实验目的	练习使用电流表和电压表测量小灯泡的电阻
实验步骤	a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的　最小。
	b、闭合开关，调节滑片P，使小灯泡两端的电压达到　　 V，然后，测量从额定电压开始逐次　　　　（选填“降低”或“升高”），获得几组数据。
	c、根据测出的电压值和电流值，求出小灯泡的电阻。
实验记录	电压U/V	电流I/A	电阻R/Ω
	2.5	0.26	9.6
	2.0	0.24	8.3
	1.5	0.2	7.5
	1.0	0.15	6.7
