Question

（1）在图1中标出通电螺线管的N、S极；
（2）画出图2中小球所受浮力的示 意图；
（3）在图3中画出力F 对支点O的力臂 L；
（4）图4所示的电阻箱的示数是______Ω．

Answer 1

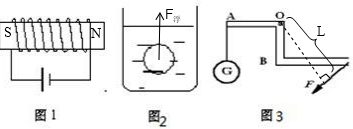

解：（1）由右手螺旋定则得出通电螺线管的左端为N极，右端为S极．如下图所示：
（2）浮力的方向是竖直向上的．其作用点可以画在重心，如下图所示：
（3）过支点O作力F的作用线的垂线段即可，图示如下：

（4）×1000的位置对应的数是4，×100的位置对应的数是6，×10的位置对应的数是0，×1的位置对应的数是0．
所以图4所示的电阻箱的示数为4000+600=4600Ω．
故答案为：4600．
分析：（1）由右手螺旋定则可判断出通电螺线管的N极和S极．
（2）要解决此题，需要掌握力的示意图的画法．知道重力的方向是竖直向下的，而浮力方向是竖直向上的．
（3）根据力与力臂的关系进行分析，即过支点作力的作用线的垂线段．
（4）按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．
点评：（1）本题考查了右手螺旋定则的使用：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极．
（2）浮力的方向是竖直向上的．
（3）知道力与力臂的关系，会根据力与力臂的正确画法画出正确的力臂或作用力．
（4）本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．
