题目内容
8．作图题
（1）如图1所示，重200N的均匀长木板AB在细绳拉力作用下保持静止．请画出木板所受力的示意图，以及拉力的力臂．
（2）电视机的遥控器通过发射一种不可见光──红外线，来实现对电视机的控制．有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的反射也可以控制电视机．请在图2中画出红外线经过墙壁反射的光路．
（3）家庭电路应特别注意安全用电，如图3所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则．
分析 （1）①画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．
②画力臂的方法是：一找点（支点），二作线（力的作用线），点向线作垂线．
（2）根据平面镜成像的特点，物与像关于镜面对称，故可作出红外线经过墙壁反射的光路．
（3）①家庭电路中，开关控制灯泡时，火线首先过保险丝，再进入开关，最后进入灯泡的金属点，零线直接进入灯泡螺旋套．
②大功率的插座插入大功率的用电器时，电流很大，产生的电热很多，容易烧坏导线，为了起到保护作用，接插座的火线首先进入保险丝，然后再进入插孔．
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．
解答 解：（1）①均匀长木板AB在细绳拉力作用下保持静止，处于平衡状态，分析可知，木板受到重力、支持力和拉力的作用，且重力等于拉力与支持力之和，重力的作用点在木板的重心，方向竖直向下，大小为200N，支持力的作用点在A点，方向竖直向上，拉力的作用点在B点，方向沿绳子向上，过各力的作用点，沿各力的方向画一条有向线段即为其受力示意图；
②由图可知，杠杆的支点为A，反向延长拉力F的作用线，过支点做拉力的垂线，垂线段的长即为其力臂，如图所示：
（2）先做出电视机的像点，再连接像与遥控器，交于墙壁的点为入射点，再连接电视与入射点，标出方向．如下如所示：

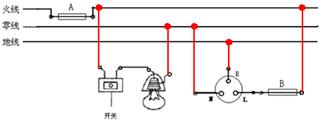

（3）①火线过保险丝之后，再过开关，进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．在更换灯泡时，断开开关，切断火线，操作更安全．
②上孔接地线，左孔接零线，火线首先过B保险丝，再进入右孔．如图所示：
点评 （1）会画重力的示意图，会根据力臂的画法，准确画出力臂．
（2）本题利用了平面镜成像的特点作图：物与像关于镜面对称．
（3）①三孔插座的接法：上孔接地线，可以理解成“上帝”；左孔接零线，可以理解成一切从零开始．②家庭电路的连接不但考虑使用性，更要考虑安全性．
