Question

现有12Ω电阻两只，电流表、电压表各一只．从上述元件器材中任选三只填入右图的虚线方框内，可构成三种不同的正确电路（电源电压为12V）．当开关S闭合后，电流表或电压表示数可能是

1. A.
   电流表示数为2A
2. B.
   电流表为示数1.5A
3. C.
   电压表示数为6V
4. D.
   电压表示数为12V

Answer 1

ACD
分析：由电流表及电压表的应用可知，电流表应串联在电路中，电压表应并联在电路中，则可知可能的三种正确电路；分析各电路由欧姆定律可得出电流表电压可能的示数．

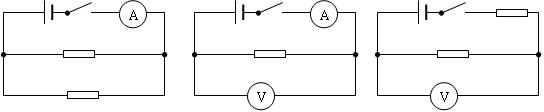

解答：因电流表只能串联在电路中，电压表只能并联在电路中，则正确的电路如图所示：

左图中，两电阻并连接在电源两端，电路中总电流I=2=2×=2A； 故A正确；
中间图中，电压表的示数为12V，电流表示数I′===1A；
右图中，两电阻串联，电路中电流I″===0.5A，电压表示数U'=I″R=0.5A×12Ω=6V；
故电压表的示数可能为6V、12V；电流表示数可能为1A、2A，故A、C、D正确；B错误；
故选A、C、D．
点评：本题在于正确理解电压表及电流表的用法，应明确电流表在电路中相当于短路，而电压表相当于开路，故电流表只能串联在电路中，而电压表只能并联在电路中．
