Question

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

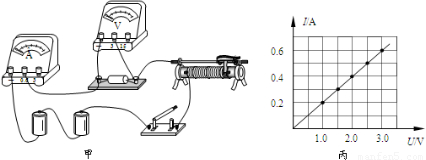

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动滑动变阻器的滑片，电流表的示数应______选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表的示数如图乙所示，其示数为______V．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	-	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）请在丙图中作出通过导体的电流与导体两端电压的关系图线．由图可知电流与导体两端电压的关系是______．

Answer 1

【答案】分析：（1）要使滑动变阻器接入电路的电阻最大，就要使电流走过的电阻丝的长度最长．由此入手得到答案．
（2）分析电流表的示数的变化，就要借助于不变的电源电压，利用欧姆定律去分析．
（3）电压表读数时，首先要确定量程，认清分度值，然后去读数．
（4）图象的绘制要利用表格中的数据，结合坐标的含义画出图象．
解答：解：（1）因为滑片P位于滑动变阻器的最右端，要使滑动变阻器接入电路的电阻最大，则需要连接左下角的接线柱．如下图所示．
（2）当滑片向左移动时，滑动变阻器接入电路的电阻减小，电路的总电阻减小，由欧姆定律I=UR可知，在电源电压U不变的情况下，电路中的电阻R减小，电路中的电流增大．故电流表的示数变大．
（3）由图可知，电压表选用的量程为0～3V，最小刻度值为0.1V，由指针位置可知电压表的示数为2.5V．
（4）分别在坐标轴上标出（1、0.2）（1.5、0.3）（2、0.4）（3、0.6）这几个坐标点，然后用直线连接起来，如上图所示．
该图象为正比例函数，因此电流与导体两端电压的关系是在电阻一定时，导体中的电流与电压成正比．
故答案为
（2）变大
（3）2.5
（4）在电阻一定时，导体中的电流与电压成正比
点评：解决本题的关键：一是掌握实验原理，二是利用表格的数据得出电阻一定时，电流与电压成正比的关系．同时作图象时，注意对于坐标点的标注以及横纵坐标的含义．
