题目内容

在探究“电流与电阻的关系”的实验中。所选定值电阻的阻值分别为R₁=5Ω，R₂ =l0Ω，R₃= 20Ω,滑动变阻器的规格为“15Ω 1A”。

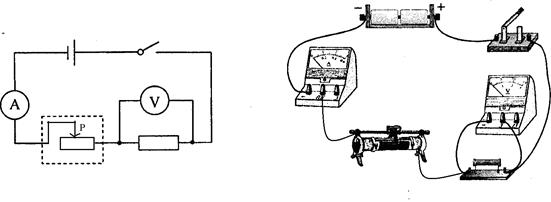

(l)请在图甲中的虚线框内画出滑动变阻器的电路符号，并用笔画线代替导线，将图乙所示的实物电路连接完整。

(2)连好电路后，按下列步骤进行实验：
①将R₁接入电路，调节滑动变阻器，使电压表的示数为1．5V，记下I ₁。
②用R₂替换R₁接入电路，接下来的操作是：______________________________________________________ ________________________________________________________。
③用R₃替换R₂接人电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也大于1．5V，实验无法进行下去。请写出一种解决问题的方法使实验继续进行下去。________________________________________ ______________________________________________________________________。
(3)本实验的结论是：______________________________________________________________________。

（1）答案如图所示：

（2）②调节滑动变阻器的滑片P，使电压表的示数变为1.5V，记下I₂ ③更换电压更小的电源或更换阻值15Ω的定值电阻或更换更大阻值的滑动变阻器（3）当电压一定时，电流与电阻成反比

试题分析：（1）由于定值电阻的最值最小时5Ω，电源由两节干电池串联组成，即电源电压为3V，所以电路的最大电流是

，所以电流表选择0～0.6A的量程；
（2）②在探究电流与电阻的关系时，需要保持定值电阻两端的电压不变，所以更换不同阻值的定值电阻之后，应该调节滑动变阻器的滑片P，使电压表的示数变为1.5V，记下I₂；③由于定值电阻阻值比滑动变阻器的最大值大，所以定值电阻的分压较大，所以可以更换电压更小的电源，或更换阻值15Ω的定值电阻，或更换更大阻值的滑动变阻器；
（3）根据欧姆定律可知电流与电压的关系为：当电压一定时，电流与电阻成反比。
