题目内容

在用“伏安法测小灯泡的电阻”实验中.

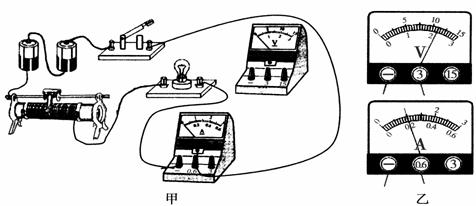

（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.


（2）在闭合开关之前，图中滑动变阻器的滑片应放在        端.（填“左”或“右”）

（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为       V，

灯泡的电阻RL=       Ω.

（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是            .

（1）

（2）    左

（3）      2.2    、     11

（4）  小灯泡短路
