题目内容
小华同学用电池组(电压为3 V)、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5 V”字样小灯泡的电功率．
(1)如图所示是小华连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线．
(2)电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零．造成这种故障的原因是________
(3)除故障后，小华通过实验得到的实验数据如下表．请你帮助小华计算、分析实验数据．
①小灯泡L的额定功率为________w．
②小灯泡消耗的功率与其发光亮度之间的关系是________
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大．其主要原因是________
解析：
|

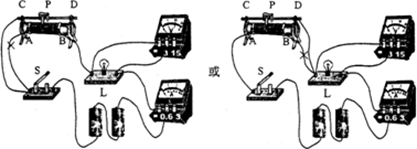

(1)如下图所示(2分)．
(2)灯泡处开路(2分)． (3)①0.5(1分)．②小灯泡消耗的功率越大，小灯泡越亮(1分)．③灯丝的温度对灯丝电阻的大小有影响(2分)． |
21、小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率．
（2009?菏泽）小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率．
小华同学用电池组（电压为3ⅴ）、电压表、电流表和滑动变阻器等实验器材，(10分)小华同学用电池组(电压为3ⅴ)、
电压表、电流表和滑动变阻器等实验器材,
测量标有“2.5V ”字样小灯泡的电功率。
（1）如图13所示是小华的实物连接图，其中有一处连
接错误，请在错误连线上打“×”,并用笔画线代替
导线画上正确的连线。
（2）电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是___________________。
（3）排除故障后，小华通过实验得到如下表的实验数据。请你帮助小华计算、分析实验数据。
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 小灯泡两端电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 2.8 |
| 通过小灯泡电流I/A | 0.08 | 0.10 | 0.14 | 0.18 | 0.20 | 0.22 |
| 小灯泡消耗功率P/W |
|
|
|
|
|
|
| 小灯泡发光亮度 | 不发光 | 很暗 | 较暗 | 较亮 | 正常发光 | 很亮 |
①小灯泡L的额定功率为 w。
②小灯泡消耗的功率与其发光亮度之间的关系是 。
③小华通过表中的数据,求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大。其主要原因是 。
(10分)小华同学用电池组(电压为3ⅴ)、
电压表、电流表和滑动变阻器等实验器材,
测量标有“2.5V ”字样小灯泡的电功率。
（1）如图13所示是小华的实物连接图，其中有一处连
接错误，请在错误连线上打“×”,并用笔画线代替
导线画上正确的连线。
（2）电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是___________________。
（3）排除故障后，小华通过实验得到如下表的实验数据。请你帮助小华计算、分析实验数据。
|
实验序号 |
1 |
2 |
3 |
4 |
5 |
6 |
|
小灯泡两端电压U/V |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
2.8 |
|
通过小灯泡电流I/A |
0.08 |
0.10 |
0.14 |
0.18 |
0.20 |
0.22 |
|
小灯泡消耗功率P/W |
|
|
|
|
|
|
|
小灯泡发光亮度 |
不发光 |
很暗 |
较暗 |
较亮 |
正常发光 |
很亮 |
①小灯泡L的额定功率为 w。
②小灯泡消耗的功率与其发光亮度之间的关系是 。
③小华通过表中的数据,求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大。其主要原因是 。
