题目内容
(2008
，陕西)在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．(1)

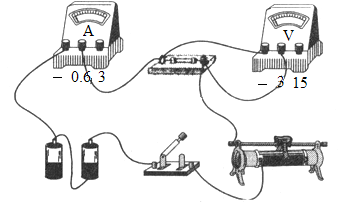

请你根据图—1所示的实验电路图，用笔划线代替导线将图—2的实物电路连接完整．
(2)
闭合开关前，滑动变阻器的滑片P应处于________．闭合开关，移动滑片P，电压表的示数变________，电流表的示数变___________．(3)
当滑片P移到某一位置时，电压表和电流表的示数分别如图—3、图—4所示，则电压表的读数为________V，电流表的读数为________A．
(4)
移动滑片P，读取了多组电压值和电流值．分析实验数据得出，通过定值电阻的电流与其两端电压成正比．实验中滑动变阻器的作用是_____________(写出一条即可)．
答案：略
解析：
解析：
|
答案： (1)(滑动变阻器的导线也可接在金属杆右端接线柱上)
(2) 阻值最大处(或最右端) 大 大(3)2.6 0.26(4) 改变接入电路中的电阻(或改变电路中的电流或改变定值电阻两端的电压或保护电路) |
