题目内容

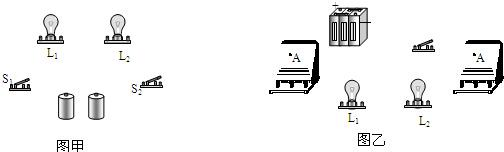

按要求连接实物图，并在方框中画出相应的电路图．要求两灯并联，开关控制整个电路，电流表测通过灯L1的电流，电压表测电源电压．
分析：根据实物电路正确连接方法连接实物，即根据电流的流向，从正极开始，最后回到负极．
根据实物图画出正确的电路图．
根据实物图画出正确的电路图．
解答：解：如图所示：
点评：会按要求连接正确的实物电路，会根据实物电路电路连接电路图．
