Question

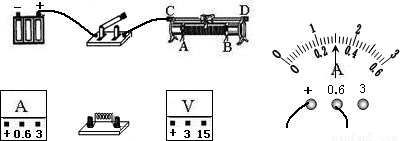

小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：

（1）根据第（3）问，用笔画线代替导线，将电路补画完整．
（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻______（填“最大”、“最小”或“中间”）位置．
（3）当电压表示数为3.6V时，电流表的示数如图（b）所示，这时电路中的电流是______A，电阻丝的电阻为______Ω．小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是______．
（4）不改变上面连好的电路，用它还可以完成的实验是：
A______；      B______．
（5）若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将______?

Answer 1

【答案】分析：（1）由第（3）问电压表和电流表的示数确定电压表和电流表的量程．
电压表与电阻丝并联，电流表与电阻串联，注意正负接线柱．
滑动变阻器选择一上一下串联在电路中．
（2）闭合开关前，滑片处于最大阻值处．
（3）电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
知道电压和电流，根据R=计算电阻．
定值电阻的阻值不变，完成多次测量求平均值来减小误差．
（4）知道电压和电流，根据R=可以计算电阻．
根据P=UI可以计算功率．
移动滑片，改变定值电阻两端的电压和通过的电流，可以探究电流跟电压的关系．
（5）把定值电阻换成灯泡，灯泡两端电压增大时，灯丝电阻增大，增大．
解答：解：（1）电压表示数为3.6V，电压表选择0～15量程，电压表与电阻并联．
由图（b）得，电流表选择0～0.6A量程，电流表与电阻串联．
电流从电压表和电流表的正接线柱流入，从负接线柱流出．
滑动变阻器已经选定了上面接线柱，任意选择下面一个接线柱串联在电路中．如图．

（2）开关闭合前，滑片处于最大阻值处，电路电阻最大，电路电流最小，对电路起保护作用．
（3）电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.3A，
R===12Ω．
定值电阻的阻值不变，多次测量求平均值可以减小误差．
（4）知道电压和电流，根据P=UI也能求得功率．
保持定值电阻阻值不变，移动滑片来改变定值电阻两端的电压和电流，能探究在电阻一定时，研究电流跟电压的关系．
（5）灯泡两端电压增大，灯丝温度升高，灯丝的电阻增大，所以的比值将增大．
故答案为：（1）如图；（2）最大；（3）0.3；12；减小误差；（4）测电阻R的电功率；研究电流跟电压的关系；（5）增大．
点评：本实验的电路很常用，可以探究欧姆定律，可以测电阻阻值，可以测电阻的功率，一图多用，一定要掌握．
