题目内容
在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各1个，开关2个，滑动变阻器
1只，待测电阻2个，导线若干。
(1)图甲是实验的电路图。小明按照电路图连接电路时，开关应_______。
①闭合开关S后，小明发现电流表和电压表的指针均不动。他断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转。若电路中只有一处故障，则故障是_______。
②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1．6V时，电流表的示数如图乙所示，则电路中的电流为_______A，RX=_______。

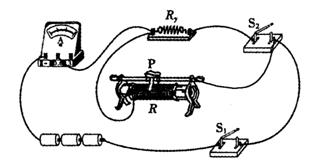

(2)实验时某小组同学想利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻RY的测量。如图19所示是他们按照设计想法连接的部分实验电路。
①请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整。(只添加一条导线) 。
实验步骤： A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；
B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；
C．再闭合开关S2时，读取电流表的示数为I2 (I2> I1)。
②请你用I1、I2和R0表示RY，则RY=____
__。
(1)断开 ①bc之间断路 ②0．32 5
(2)①如图3所示 ②I1R0/( I2—I1)
