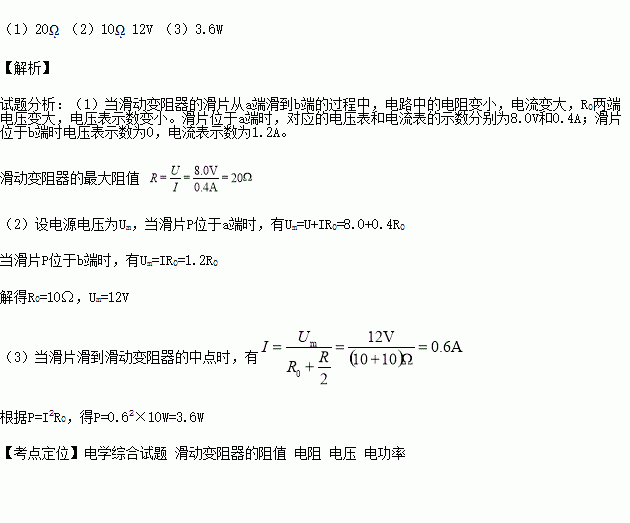

如图甲所示.电源电压恒定.R0为定值电阻.将滑动变阻器的滑片从a端滑到b端的过程中.电压表示数U与电流表示数I间的关系图象如图乙所示.求:(1)滑动变阻器R的最大阻值,(2)R0的阻值及电源电压,(3)当滑片滑到滑动变阻器的中点时.电阻R0消耗的功率. 题目和参考答案——青夏教育精英家教网——

题目内容

（10分）如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：

（1）滑动变阻器R的最大阻值；

（2）R0的阻值及电源电压；

（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。
