题目内容
如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A.则下列说法中错误的是
- A.电压表示数仍为9V
- B.R1的阻值为18Ω
- C.R2的阻值为45Ω
- D.R2消耗的功率为6.75W
C

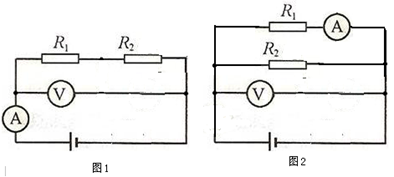

试题分析：当开关S2闭合，断开S1时，等效电路图如图1所示；
当将两表互换位置，并同时闭合S1和S2时，等效电路图如图2所示
由图1可得，电源的电压U=9V，
电源的电压U=I（R1+R2）=0.3A×（R1+R2）=9V----①
由图2可得：电压表的示数仍为9V，
代入①式可得：R2=12Ω；
R2消耗的电功率为
所以错误的是C，选C
考点：电功率、欧姆定律
点评：本题考查了串联电路的特点和并联电路的特点以及欧姆定律、电功率的计算，关键开关闭合、断开和电表互换时电路串并联的辨别
试题分析：当开关S2闭合，断开S1时，等效电路图如图1所示；
当将两表互换位置，并同时闭合S1和S2时，等效电路图如图2所示
由图1可得，电源的电压U=9V，
电源的电压U=I（R1+R2）=0.3A×（R1+R2）=9V----①
由图2可得：电压表的示数仍为9V，
代入①式可得：R2=12Ω；
R2消耗的电功率为
所以错误的是C，选C
考点：电功率、欧姆定律
点评：本题考查了串联电路的特点和并联电路的特点以及欧姆定律、电功率的计算，关键开关闭合、断开和电表互换时电路串并联的辨别
