题目内容
夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯．小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V）、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．

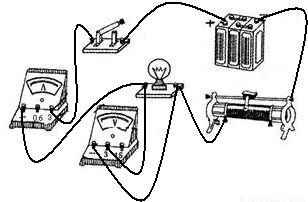

（1）请根据电路图用笔画线代替导线连接实物图（电流表使用大量程）．
（2）闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值______（最大/最小）处．
（3）闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是______．
（4）排除故障后，调节滑动变阻器的滑片P直至电压表的示数为______V，此时小灯泡处于额定工作状态，根据如图所示电流表的示数可知其额定功率为______w．
【答案】分析：（1）根据灯泡的额定电压确定电压表的量程，且与灯泡并联；电流表与灯泡串联，注意电表的正负接线柱连；滑动变阻器的两接线柱一上一下的串联在电路中；
（2）闭合开关前，滑动变阻器应处于最大阻值处，保护电路；
（3）灯泡完好却不亮，说明可能是灯座断路或灯座以外的地方断路或灯座短路；电流表无示数，说明电路断路；电压表有示数，说明灯座断路；
（4）灯泡在额定电压2.5V时的功率为额定功率；根据电流表的量程和分度值确定电流表的示数；根据P=UI求出额定功率．
解答：
解：（1）小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；
（2）闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值最大处；
（3）灯泡不亮，电流表无示数，电路断路，电压表有示数，电压表并联的电路断路，灯泡完好，所以灯座断路；
（4）灯泡在额定电压2.5V时正常工作，即电压表示数为2.5V；
电流表选择0～3A量程，分度值为0.1A，电路中的电流为1.8A，
P=UI=2.5V×1.8A=4.5W．
故答案为：（1）如上图；（2）最大；（3）灯座断路；（4）2.5；4.5．
点评：本题考查了根据电路图连接实物图、滑动变阻器的连接、电路故障的判断、电功率的简单计算等，本题涉及的知识点比较多，但都是基础内容．
（2）闭合开关前，滑动变阻器应处于最大阻值处，保护电路；
（3）灯泡完好却不亮，说明可能是灯座断路或灯座以外的地方断路或灯座短路；电流表无示数，说明电路断路；电压表有示数，说明灯座断路；
（4）灯泡在额定电压2.5V时的功率为额定功率；根据电流表的量程和分度值确定电流表的示数；根据P=UI求出额定功率．
解答：
解：（1）小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；（2）闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值最大处；
（3）灯泡不亮，电流表无示数，电路断路，电压表有示数，电压表并联的电路断路，灯泡完好，所以灯座断路；
（4）灯泡在额定电压2.5V时正常工作，即电压表示数为2.5V；
电流表选择0～3A量程，分度值为0.1A，电路中的电流为1.8A，
P=UI=2.5V×1.8A=4.5W．
故答案为：（1）如上图；（2）最大；（3）灯座断路；（4）2.5；4.5．
点评：本题考查了根据电路图连接实物图、滑动变阻器的连接、电路故障的判断、电功率的简单计算等，本题涉及的知识点比较多，但都是基础内容．
