题目内容

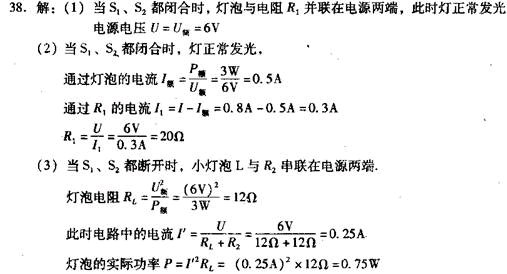

如图所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：
⑴电源电压U；
⑵电阻R1的阻值；
⑶当S1、S2都断开时，小灯泡L消耗的功率。
