题目内容
(2006
，临沂市)韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3.8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V．(1)
请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内．(2)
用笔画线代替导线，连接实物图．
(3)
韩宇同学接通电路并调节滑动变阻器的阻值，发现小灯泡正常发光时滑动变阻器的电阻丝接入电路的部分大约是总长的1/3，在现有的三只电阻中选用________电阻替换滑动变阻器组成照明电路最合适．
答案：略
解析：
解析：
|

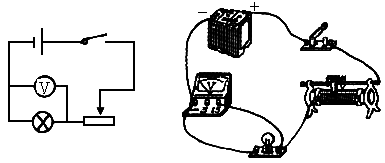

(1) 如图所示；(2)如图所示；(3)B
|
