题目内容

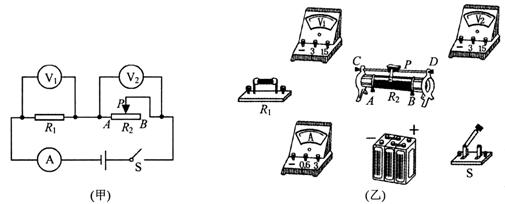

小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R1为定值电阻，电流表A 选用0～0.6A量程，电压表V1选用为0～3V量程，电压表V2选用为0～15V 量程，滑动变阻器R2上标有“50W 1A”的字样．
（1）请根据电路图（甲）用笔画线代替导线连接实物图（乙）.
（2）闭合开关前滑动变阻器的滑片P应放在_______（A/ B）端．实验过程中，我想增大R1两端电压，滑片应该向________（A/ B）端移动。
（3）闭合开关S，发现电流表A 与电压表V2的示数不为零，电压表V1的示数为零，则电路存在的故障是_______. （写出一种可能性）
（4）排除故障后，继续进行实验，记录电流表A 与电压表V1的示数，得到一组实验数据，如表格（丙）所示．分析表中实验数据可得结论：___________________________
（5）实验中，记录电流表A 与电压表V2的示数，得到一组实验数据，根据实验数据作出I─U2图线，如图（丁）所示，电源电压是_______V．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于_______W ，此时电路中最大的功率为______W。
B A
R1短路 电阻一定时，电流与电压成正比 6 10 1.8
