题目内容

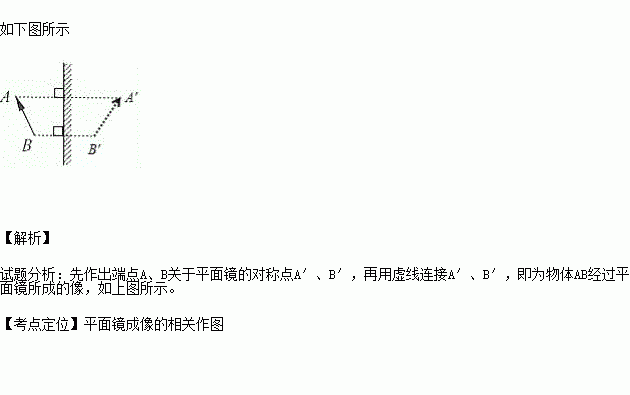

请在图中画出物体AB经过平面镜所成的像．
用一个量筒、水、一根细针做实验来测小木块的某些物理量（ρ木＜ρ水，小木块能放入量筒中），下列说法中正确的是（ ）
A．只能测木块的体积
B．只能测木块所受的浮力
C．只能测木块的体积、质量和密度
D．木块的体积、所受的浮力、质量和密度都能测量
在“测量小灯泡的电功率”实验中，实验器材有：电池组(3V不变)、电流表、电压表、小灯泡（额定电压2.5V）、滑动变阻器、开关、导线若干，实物电路如图甲所示．
（1）请用笔画线代替导线，将图甲中的实物电路连接完整．
（2）连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显．电路故障可能是 ．
（3）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I — U图像，则小灯泡额定功率是 W．小灯泡正常发光时，滑动变阻器接入电路的阻值是 Ω．
（4）分析小灯泡的I — U图像，发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是 ．
关于光现象，下列说法正确的是
A．白光是单色光
B．五星红旗是红色的，因为它能吸收红光，反射其它色光
C．我们能看到投影屏幕上的画面，因为屏幕是光源
D．红外线烤箱是利用了红外线的热效应
小明和小华测量定额电压为2.5V的小灯泡的额定功率
（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．
②闭合开关前，应将滑动变阻器处在最 （填写“左”或“右”）端．
③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是 ．
④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为 W．
（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．
①操作 ；
②如何判断： ； ．
（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：
（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；
（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；
小灯泡的额电功率为 W（计算结果保留两位小数）．
用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜 ，并保持硬纸板A、B两部分在 ，为了探究反射角与入射角的大小关系，需要多次改变 ．
用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（ ）
A．水比煤油的比热容大
B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀
C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间
D．相同质量的水和煤油，若吸收相同热量后．煤油比水升高的温度大
开关闭合后电磁铁A和永磁体B的磁感线分布如图所示。请标出永磁体B左端的磁极和图中四条磁感线的方向。
如图是我国早期的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（ ）
①司南指南北是由于它受到地磁场的作用
②司南长柄指的是地磁场的北极
③地磁场的南极在地球地理的南极附近
④司南长柄一端是磁石的北极．
A．只有①②正确 B．只有①④正确 C．只有②③正确 D．只有③④正确
