Question

2．（1）如图甲，小明用一根细线拴一块橡皮甩起来，使橡皮绕手做圆周运动，请作出手受到橡皮对它拉力的示意图．
（2）如图乙，小明通过镜子看到墙后的小猫，请确定平面镜的位置，并完成光路图．
（3）如图丙，在图中圆圈内填上合适的电表，使开关S闭合后，灯L₁、L₂都发光．

Answer 1

分析 （1）拉力的方向沿手指向绳，作用点在手与绳子接触的地方，将手受到橡皮对它拉力的方向、作用点表示出来即可．
（2）要解决此题，需要掌握光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．
可归纳为：“三线共面，两线分居，两角相等”．
在作图过程中，特别注意反射角等于入射角．首先做出法线，后确定镜面位置．
（3）要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联．

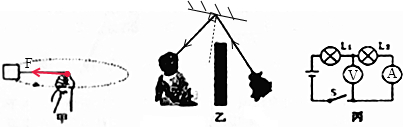

解答 解：（1）过手与绳子接触的地方沿手指向绳子的方向画一条带箭头的线段表示手受到橡皮对它拉力，用符合F表示．如图所示：
（2）根据光的反射定律，首先做入射光线与反射光线的角平分线即法线．然后做法线的垂线即镜面的位置．如图所示：
（3）开关S闭合后，灯L₁、L₂都发光．则右边圆圈应是电流表；左边圆圈与L₂并联，因此为电压表；
若左边圆圈为电流表，开关S闭合后，灯L₂被短路，不会发光．

点评 （1）画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图．
（2）主要考查了光的反射定律的应用，要熟练掌握光的反射定律的内容，并做到灵活运用．
（3）考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是串联使用．
