题目内容
现有两个开关S1、S2，三只小灯泡L1、L2、L3，请设计一个电路，要求是：当闭合S1时，灯L1、L2发光；当S1、S2同时闭合时，三灯同时发光．请画出两种连接情况的电路图．
【答案】分析：首先要根据题目给出的条件来判断电路的连接方式：
当闭合S1时，灯泡L1、L2发光，说明灯泡L1、L2要么串联，要么并联，且开关S1控制灯泡L1、L2；
当S1、S2同时闭合时，三灯同时发光，说明灯L1、L2与L3并联且开关S2控制小灯泡L3．
解答：解：由分析知：灯泡L1、L2可以串联，也可以并联，且开关灯S1控制这两个灯泡；
L1、L2连接好以后再与L3并联，开关S2控制小灯泡L3．

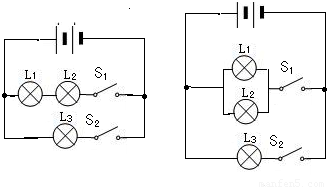

画出相应的电路图如图所示：
点评：会根据要求设计出正确的电路，会用元件符号画出正确的电路图．
当闭合S1时，灯泡L1、L2发光，说明灯泡L1、L2要么串联，要么并联，且开关S1控制灯泡L1、L2；
当S1、S2同时闭合时，三灯同时发光，说明灯L1、L2与L3并联且开关S2控制小灯泡L3．
解答：解：由分析知：灯泡L1、L2可以串联，也可以并联，且开关灯S1控制这两个灯泡；
L1、L2连接好以后再与L3并联，开关S2控制小灯泡L3．
画出相应的电路图如图所示：
点评：会根据要求设计出正确的电路，会用元件符号画出正确的电路图．
