题目内容

【题目】根据所学知识填空：
（1）图甲电流表的示数是A；

（2）电压表的示数是V.

（3）如图丙表示体温计的一部分，它的示数是.

【答案】
（1）0.44
（2）2.1
（3）37.5 ℃
【解析】图甲中电流表的量程为0～0.6A，分度值为0.02A，其示数是0.44 A；图乙中电压表的量程为0～3V，分度值为0.1V，其示数是2.1V；图丙中体温计的测量范围是35℃到42℃，分度值为0.1℃，体温计的读数是37.5℃
所以答案是：（1）0.44（2）2.1；37.5 ℃
【考点精析】本题主要考查了体温计的使用及其读数和电流的测量的相关知识点，需要掌握体温计：量程一般为35～42℃，分度值为0.1℃；实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安才能正确解答此题．

练习册系列答案
相关题目

【题目】

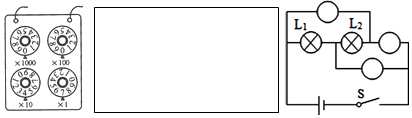

（1）如图甲所示，变阻箱读数是 ．

（2）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时才会自动发亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请你帮小强把他设计的电路图在下面的方框中画出．
（3）如图所示的电路各，在圆圈中连接适当电表，使灯L1、L2并联且能发光．

【题目】某市博物馆利用双重防盗系统来加强对名贵古董的保护，此报警系统的核心部分包括两个开关和一个报警铃.只要有人靠近展台，就会触发隐藏在展台四周踏板下面的开关S1（相当于闭合开关S1），报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发隐藏在古董底部的开关（相当于闭合开关S2），报警铃也会响起.请你帮助小明设计出此防盗系统的电路图.

【题目】小明同学用天平测物体的质量，将天平放在水平桌面上，把游码移至标尺的处，发现指针如图甲所示，他应将平衡螺母向调，使天平横梁平衡．调节天平平衡后，进行如图乙所示的操作，其中操作错误的是： ， 改正错误后，小明用正确的方法称物体的质量，天平平衡时，盘中放有20g、10g砝码各一个，游码的位置如图丙所示，则被测物体的质量为g．

【题目】如图，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．此实验得到的结论是：对（选填“棉絮”或“筒内气体”）做功，它的内能会增加，其能量转化情况与单缸四冲程汽油机的冲程相同，若汽油机的转速是2400r/min，则此汽油机每秒对外做功次．

【题目】甲乙丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.

甲同学的问题：；
乙同学的问题：；
丙同学的问题：；

【题目】小亮要测量额定电压为2.5V的小灯泡的电阻，如图是他连线的部分电路，定值电阻的阻值为R0：

（1）请用笔画线代替导线将图中电路连接完整，使滑动变阻器连入的阻值最大．
（2）检查电路连接无误后，闭合开关S，灯泡不亮，电压表示数接近3V，移动滑动变阻器的滑片P，电压表示数保持不变．原因可能是 ．
（3）小亮排除故障，并正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为 V，此时灯泡正常发光．
（4）接下来的操作是；
（5）写出小灯泡正常发光时电阻的表达式为R额= ．

【题目】小明在学习液体压强时，用压强计做了如下实验，获得下表数据。据表中信息，判断小明研究的问题是（ ）

A.液体压强与液体深度的关系
B.液体压强与液体密度的关系
C.液体压强与液体温度的关系
D.液体压强与气压的关系

【题目】POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列图中能反映POS刷卡机读出信息原理的是（ ）
A.
B.
C.
D.
