为了探究“电流做功与电压大小和电流大小的关系”，某同学特别设计了两个实验。图采用串联电路，在通电时间相同的情况下，探究电流做功跟电压大小的关系。
(1)
实验采用的是______的研究方法。实验的设计依据是电流的效应，当
，在通电时间相同时，通过观察两玻璃管内变化的大小和电压表的读数，我们可以推测：在通电时间相同、通电电流相等的情况下_______越大，电流做功越多。
(2)

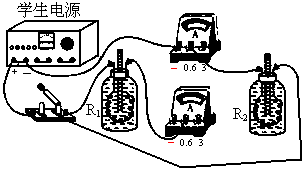

该同学要继续探究在通电时间相同时，电流做功跟电流的大小之间的关系。他使用的器材如图所示。电阻丝、煤油与原来相同。请根据这个目的，用笔画线代替导线，将图的实物连接图补充完整。
答案：略
解析：
解析：
|
(1) 控制变量法；热；液面高度；导体两端的电压(2) 电路图如图所示。
|
