题目内容

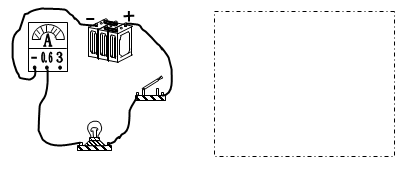

请根据下面实物连接图画出相应的电路图，画在虚框内

见解析

解析

练习册系列答案
相关题目
用图所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5V”的字样．
（1）该实验的原理是
P=UI
P=UI

（2）请根据下面电路图的原理将实物图连接起来．

（3）请正确连接好电路后，闭合开关，发现小灯泡两端的电压只有2V，这时应调节滑动变阻器的滑片向
右
右
移动（依实物图），使电压表的读数
2.5
2.5
V，灯泡才能正常发光，若此时电流表的读数为0.2A，则小灯泡的额定功率是
0.5
0.5
W．
请根据下面的电路图将实物图连接完整．
（2005?厦门）用图1所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5V”的字样．
（1）请根据下面电路图的原理将实物图连接起来．
（2）正确连接好电路后，闭合开关，发现小灯泡两端的电压只有2V，这时应调节滑动变阻器的滑片向
左
左
移动（依实物图），使电压表的读数为
2.5
2.5
V，灯泡才能正常发光，若此时电流表的读数如图2所示，其示数为
0.3
0.3
A，则小灯泡的额定功率是
0.75
0.75
W．
（3）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为
“20Ω 1A”
“20Ω 1A”
的滑动变阻器．
根据下面实物图的连接，请在虚线框中画出对应的电路图
用图所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5V”的字样．
（1）请根据下面的电路图原理将实物图连接起来．（2）正确连接好电路后，闭合开关，发现小灯泡两端的电压只有2V，这时应调节滑动变阻器的滑片向
左
左
移动（依实物图），使电压表的读数为
2.5
2.5
V，此时电流表读数如右图示，其示数为
0.3
0.3
A，则灯泡的额定功率为
0.75
0.75
W．
（3）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为
20Ω1A
20Ω1A
的滑动变阻器．（图见05厦门试题P15）
