8．（1）画出图中两条入射光线经凸透镜后的光线．
（2）与物比较，物体AB经凸透镜成缩小（选填“放大”、“缩小”）倒立（选填“正立”、“倒立”）的像．

Answer 1

分析 （1）在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
（2）凸透镜成像的规律．
当u＞2f时，成倒立、缩小的实像．
当u=2f时，成倒立、等大的实像．
当f＜u＜2f时，成倒立、放大的实像．
当u＜f时，成正立、放大的虚像．

解答 解：

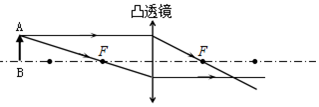

（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：

（2）由图知，物距u＞2f，成倒立、缩小的实像．
故答案为：（1）如图所示；（2）缩小；倒立．

点评 本题考查了凸透镜的特殊光线的画法和凸透镜成像的规律．凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
