题目内容

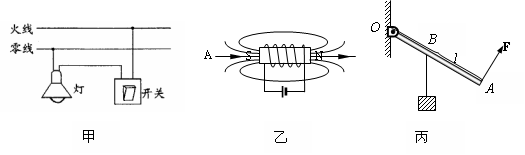

按题目要求作图：
（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．．
（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的力臂和作用力的方向．


解析

练习册系列答案
相关题目
按题目要求作图：
（1）一小车水平向右匀速运动，在车厢顶用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，如图1所示．请画出小车突然减速时小球受力的示意图．
（2）如图2所示，请画出入射光线经过凹透镜后的折射光线
（3）如图3所示是模拟家庭照明电路的部分电路图，请你根据图中已知的信息，在火线的方框内填“火”，并用笔画线代替导线将电路连接完整．
按题目要求作图：
（1）在图中，画出作用在“开瓶子起子”上F1的力臂和阻力F2的示意图
（2）如图（2）所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1．如果虚线OO1是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图．
（3）在图（3）中，画出使用滑轮组提升重物时，绳子最省力的绕法．
（4）请画出如图（4）的实物电路的电路图．
按题目要求作图：
（1）请画出图甲中足球所受重力的示意图；
（2）挂的小球摆动到如图乙所示位置，请画出这时小球所受拉力的示意图．
按题目要求作图：
（1）如图甲，是小明钓鱼的瞬间，请在图中画出动力F1阻力F2及其力臂L1L2．
（2）如图乙，用笔画线代替导线讲部分家庭电路连接完整．
（3）如图丙，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．
精英家教网
按题目要求作图：
精英家教网
（1）完成如图所示甲、乙两图中的光路图；
（2）一条光线射到水面后发生反射和折射，反射光线OA如图丙所示，试画出入射光线和折射光线的大致方向．
（3）如图丁所示，请你在图中画出点光源S在平面镜中所成的像和S发出的经镜面反射且过P点的光线．
