Question

按题目要求作图：

（1）如图1所示，根据小磁针静止时的指向在图中标出通电螺线管的N、S极和电流方向．
（2）画出图2中光线通过透镜后的折射光路，F为透镜的焦点．

Answer 1

解：（1）小磁针N极向左，S极向右，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管左侧为N极，右侧为S极；

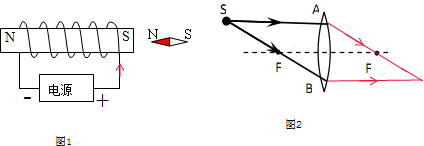

由右手螺旋定则可知，电流由右侧流入，左侧流出．故答案如图所示：
（2）过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如下图所示：


分析：（1）由图可知小磁针的指向，则由磁极间的相互作用可知通电螺线管的N、S极，再由右手螺旋定则可得出电流的方向．
（2）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变．
点评：本题考查（1）磁极间的相互作用及右手螺旋定则，要求能熟练应用右手螺旋定则由电流方向判断磁极方向，或由磁极方向判断电流方向．
（2）在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图，是中考作图考查的重点．
