Question

小莉按图甲所示的电路探究“电阻上的电流跟两端电压的关系”的实验．

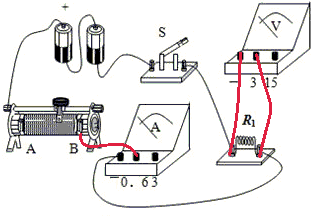

（1）根据图甲，将图乙中的实物连接成电路，要求变阻器滑片向右移动时，电流表示数增大（要求电压表和电流表的量程选择恰当）．
（2）实验时，调节滑动变阻器，测出通过电阻R的电流I和对应的电压U值如下表．

U/V	0.5	1.0	1.5	2.0	2.5	3.0
I/A	0.1	0.2	0.3	0.4	0.5	0.6

根据表中数据，归纳出电流与电压关系为：______．

Answer 1

解：（1）滑片向右移时，电流增大，说明滑动变阻器接入电路变小，因此滑动变阻器下接线柱必须选右接线柱；根据表格中记录的实验数据，电流值均不超过0.6A，电电流表选0～0.6A量程，电压值均不超过3V，电压表选0～3V量程．
答案如图所示：

（2）=5；=5；=5；…
由于比值为定值，所以成正比，注意前提条件是电阻一定．
故答案为：当导体的电阻一定时，导体中的电流与导体两端的电压成正比．
分析：（1）滑动变阻器接入电路时，要求一上一下的接线原则，上接线柱选择左还是右不影响调节情况，下接线柱选择左时，从左接线柱到滑片之间的电阻线接入了电路，此时滑片向右滑动接入电阻变大，电路中电流变小，向左滑动，接入的电阻变小，电路中电流变大，下接线柱选择右时，调节情况正好相反；根据表格中记录的测量数据是否超过小量程来判断电流表、电压表所选量程．
（2）两数相除，得数为定值说明成正比，两数相乘，得数为定值说明成反比．
点评：连接实物电路的问题，重点关注滑动变阻器、电流表、电压表三个元件：
（1）滑动变阻器：一上一下的接线原则，下接线柱选左，滑片右滑电阻变大，左滑电阻变小；下接线柱选右，滑片右滑电阻变小，左滑电阻变大；
（2）电流表：串联在电路中，电流正进负出，根据题中记录的实验数据、或电压电阻大约值、或其他提示判断量程；
（3）电压表：并联在电路中，电流正进负出，根据题中记录的实验数据、或电池节数、或被测元件规格等提示判断量程．
