题目内容
在研究电压变化对电流的影响的实验中，某同学连接的电路，如图所示．但在电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上．

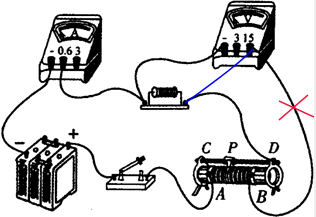

解：由实物图知，电压表测量的是定值电阻和滑动变阻器串联后的总电压，实验要求电压表测量定值电阻两端电压．错误的导线和改正的连接方式如下图：
分析：要探究电流与电压的关系，需要保持电阻不变，改变电阻两端电压，分析电流的变化规律．所以需要电压表与定值电阻并联．
点评：本题考查了实物电路图找错误和改正，关键是明白“研究电压变化对电流的影响”实验的原理．
分析：要探究电流与电压的关系，需要保持电阻不变，改变电阻两端电压，分析电流的变化规律．所以需要电压表与定值电阻并联．
点评：本题考查了实物电路图找错误和改正，关键是明白“研究电压变化对电流的影响”实验的原理．
