题目内容

在探究“电阻上的电流跟两端电压的关系”的实验中。

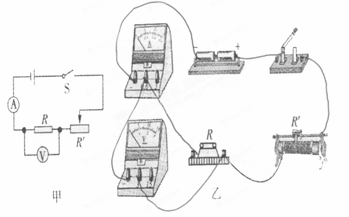

（1）按图甲所示的电路进行实验，其中电源为两节干电池，电阻R的阻值为5Ω，变阻器R′标有“50Ω 1.2A”字样。

①应选用电压表的量程为　　，电流表的量程为　　。

②请完成图乙中的实物电路连接（图中已连好一条线，所连线不能交叉）。

③闭合开关前，应将变阻器的滑片置于最　　端（填“左”或“右”）

（2）下表是小明在探究实验过程中记录的几组数据，通过对数据的分析，可得到的结论是：　　　　　　　　　　。

实验次数	1	2	3	4
电压/V	1.0	1.5	2.0	2.5
电流/A	0.20	0.30	0.40	0.52

（3）小明用此电路测定小灯泡的额定功率，他将电阻R换成一只额定电压为2.5V的小灯泡（电阻约8Ω），并选择好电流表、电压表的量程。闭合开关S后，当电压表的示数为2.5V时，电流表的示数如图所示，则小灯泡的额定功率为 W。

⑴①0～3V 0～0.6A

②

③右

（2）右电阻值不变的条件下，通过电阻的电流与电阻两端电压成正比

（3）0.75

练习册系列答案

学易优一本通系列丛书赢在假期暑假系列答案

五州图书超越训练系列答案

探究学案专项期末卷系列答案

暑假生活指导山东教育出版社系列答案

实验序列	R/Ω	U/V	I/A
1	10	1.5	0.15
2	10	3.0	0.30
3	10	4.5	0.45
4	15	1.5	0.10
5	15	3.0
6	15	4.5	0.30

（1）根据实验序列6的数据，选择图中器材将实验电路连接好；
（2）图b是做实验序列4时，电流表的读数，请将其读数填入表中空格位置；
（3）根据实验序列1、2和3的数据可以看出

电阻一定时，通过电阻的电流与电阻两端的电压成正比

；
（4）根据实验序列

与

的数据可以验证通过导体的电流与导体的电阻成反比的猜想．

在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下的猜想：
猜想A：加在电阻两端的电压越大，通过的电流越大；
猜想B：加在电阻两端的电压越大，通过的电流越小；
猜想C：加在电阻两端的电压增大，通过的电流不变．
为了验证上述猜想是否正确，小东用一定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按设计的实验方案分别测出有关的物理量．
（1）请你在下边的方框内画出能验证上述猜想的实验电路图．
（2）表是小东在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω、10Ω和5Ω，U是电阻R两端的电压，I是通过电阻R的电流．

实验序号	1	2	3	4	5	6	7	8	9
R/Ω	R=20Ω			R=10Ω			R=5Ω
U/V	1	2	3	1	2	3	1	2	3
I/A	0.05	0.1	0.15	0.1	0.2	0.3	0.2	0.4	0.6

通过分析比较实验序号

1、2、3或4、5、6或7、8、9

的数据，可知猜想

是正确的．（选填“A”“B”或“C”）
（3）通过分析比较以上数据，你还能发现电压、电流、电阻三个物理量之间有什么关系吗？

电压一定时，电流跟电阻成反比（或电压相同时，电阻越大，电流越小）

．

小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象．由图可得甲的电阻为

Ω，乙的电阻为

Ω，甲、乙两个电阻串联后总电阻是

Ω；这两个电阻串联后接在电压为15V的电源上，电路中的电流为

A；这两个电阻并联后接在15V电源上，干路中的电流为

4.5

A．

小聪在探究电阻上的电流跟两端电压关系时，发现电流表和电压表的指针如图所示，则电流表的可能原因是：

小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如右图所示I-U关系图象，如将这两个电阻并联后接在3V电源上，干路中的电流为
