题目内容

请按电路图连接实物图：

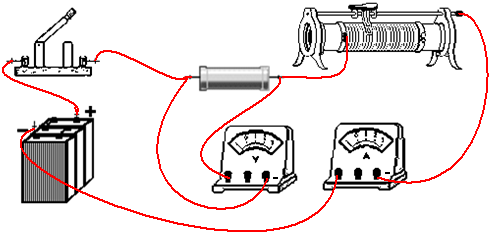

按电流流向法连接实物图：从电源的正极出发，依次串联开关、待测电阻、滑动变阻器、电流表回到电源的负极，电流从电流表、电压表的正接线柱流入负接线柱流出，滑动变阻器按一上一下的原则串联在电路中，最后把电压表并联在待测电阻的两端，如下图所示．
