[题目]如图自行车是人们最常见的交通工具.从自行车的结构和使用来看.它应用了许多物理知识.下列说法中正确的是 (1)车把相当于费力杠杆 (2)刹车系统应用了杠杆及摩擦的知识 (3)链条与其连接的两个齿轮组成了一个滑轮组 (4)轮胎制有花纹是为了增大摩擦A. (1) B. C. D. 题目和参考答案——青夏教育精英家教网—

题目内容

【题目】如图自行车是人们最常见的交通工具，从自行车的结构和使用来看，它应用了许多物理知识。下列说法中正确的是

（1）车把相当于费力杠杆

（2）刹车系统应用了杠杆及摩擦的知识

（3）链条与其连接的两个齿轮组成了一个滑轮组

（4）轮胎制有花纹是为了增大摩擦

A. （1） B. （2）（4） C. （1）（3） D. （3）（4）

【答案】B

【解析】

试题自行车中应用较多的物理知识，车把相当于杠杆，车把到转轴距离相等，车把相当于等臂杠杆。刹车利用了杠杆原理，利用了刹皮与车轮间的摩擦力使车停下来的。链条与其连接的两个齿轮不是滑轮组，人在踩脚踏时，两个齿轮位置都不变，不是滑轮组。轮胎上有花纹是为了增大接触面的粗糙程度来增大地面对轮胎的摩擦。

练习册系列答案

（1）请在实线框（如图）中画出符合要求的电路图____________．

（2）请在如图的器材实物图中指出，连接电路时开关在应处于________状态，变阻器的滑片应处于________端（A或B）．

（3）滑片P向左移动时，电流表示数变________，灯泡亮度________．（填“变亮”、“变暗”或“不变”）

（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是________；如发现电流表、电压表的指针均反偏，最简单的解决方法________．

【题目】硫化镉（CdS）晶体是一种光敏材料，其电阻随光照强度增大而减小。如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是

A. 白天流过CdS的电流比夜晚大

B. 给路灯供电的电源应接在a、b两端

C. 为缩短路灯点亮时间，可将电阻R调小些

D. 夏天夜幕降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些

【题目】阅读短文，回答问题：

干簧管

干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．

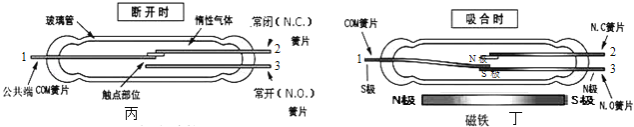

如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．

干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．

双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．
